Überblick:

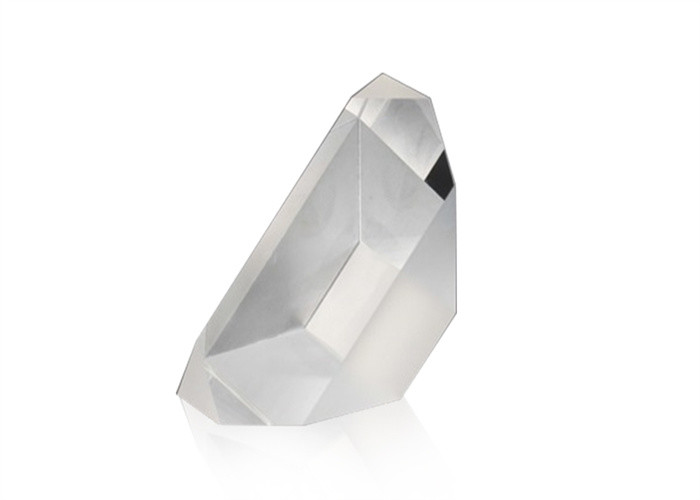

EINDachprisma, auch genanntDachkantenprismaoderDachprismaist ein reflektierendes Prisma, das einen Abschnitt enthält, in dem sich zwei Flächen in einem Winkel von 90 ° treffen, was dem Dach eines Gebäudes und daher dem Namen ähnelt.Die Reflexion von den beiden 90°-Flächen gibt ein Bild zurück, das seitlich über die Achse gedreht wird, wo sich die Flächen treffen.

Charakteristisch für ein Dachkantprisma ist, dass der Strahl in zwei Hälften geteilt wird, wobei eine Hälfte des Strahls zuerst auf eine Fläche und dann auf die andere Fläche trifft, während er für die andere Hälfte des Strahls invertiert ist.Daher kann ein Dachkantprisma nur mit etwas Abstand zu Fokusebenen verwendet werden, da sonst die "Kante" des Daches leichte Verzerrungen einführen würde.Außerdem muss der Winkel zwischen den beiden Flächen sehr nahe bei 90° liegen, sonst würde die Bildqualität verschlechtert.

Das einfachste Dachkantprisma ist dasAmici-Dachprisma (rechtwinkliges Dachprisma), wobei andere gängige Dachprisma-Designs die sindSchmidt-Prismaund wahrscheinlich das bekannteste ist dasDach Pentaprisma.

Fertigungskapazität von Dachprismen:

EinAmici-Dachprisma, manchmal auch ein genanntAmici-Prismaoderrechtwinkliges Dachkantprisma, ist eine Art reflektierendes Prisma, das verwendet wird, um einen Lichtstrahl um 90° abzulenken und gleichzeitig das Bild umzukehren.Es wird üblicherweise in den Okularen von Teleskopen als Bildaufrichtungssystem und jedem optischen Instrument verwendet, bei dem es wünschenswert ist, ein umgekehrtes Bild von einem Objektiv aufzunehmen, es mit der rechten Seite nach oben zu drehen und es um einen Winkel von 90 ° zu biegen, um das zu erhalten richtige visuelle Orientierung.

DasSchmidt-Prisma, ist ein Prisma, das ein Bild umkehrt, während es die Sichtlinie um 45° abweichtmacht Schmidt-Prismen besonders nützlich in Okularbaugruppen und Abbildungssystemen, die eine Pfadkrümmung erfordern.

Dach Pentaprismaist eine Variante des Pentaprismas, das üblicherweise im Sucher von Spiegelreflexkameras verwendet wird.
