180° Reflektor Optische Prismen 632,8 nm Corner Cube Retroreflektor

Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer PTP
Min Bestellmenge Verhandelbar
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Corner Cube Retroreflektor Anwendung präzise Ausrichtung
Reflexionswinkel 180 Grad Durchmesser 12,7 mm, 15 mm, 25,4 mm, 38,1 mm, 50,8 mm
Flachheit <λ/4@632,8nm für Eingabeoberfläche, <λ/10@632,8nm für V-Oberflächen Strahlabweichung <3 Bogensekunden
Hervorheben

180 ° Reflektor Optische Prismen

,

Optische Prismen 632

,

8 nm

Hinterlass eine Nachricht
Produkt-Beschreibung

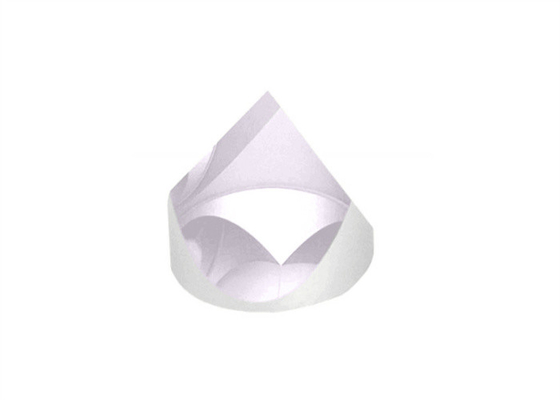

Eckwürfel-Retroreflektoren, Retroreflektor-Prismen, 180°-Reflektor

Überblick:

Corner Cube Retroreflektorensind so konzipiert, dass sie jeden Strahl oder Strahl, der in die Prismenfläche eintritt, unabhängig von der Ausrichtung des Prismas, auf sich selbst zurückreflektieren.



Die 180-Grad-Reflexion ist unabhängig vom Winkel des Eintrittsstrahls, wodurch sie sich hervorragend für Anwendungen eignet, bei denen eine präzise Ausrichtung unmöglich oder zeitaufwändig ist.



Corner Cube Retroreflektoren sind mit V-Flächen entweder unbeschichtet oder mit Silber beschichtet erhältlich.Die Silberbeschichtung bietet einen größeren Akzeptanzwinkel, während die unbeschichtete Option, die auf interner Totalreflexion beruht, ein optimales Reflexionsvermögen bietet.Die Eingangsfläche ist unbeschichtet oder mit einer Antireflexbeschichtung versehen erhältlich.







Allgemeine Spezifikationen vonCorner Cube Retroreflektor:

Material BK7 180° Reflektor Optische Prismen 632,8 nm Corner Cube Retroreflektor 0
Maßtoleranz +0/-0,2 mm
Winkeltoleranz Siehe untenstehende Liste
Ebenheit

<λ/4@632,8nm für Eingangsoberfläche,

<λ/10 bei 632,8 nm für Diederflächen

Wellenfrontverzerrung <λ/2 bei 632,8 nm
180° Abweichung <5 Bogensekunden
Oberflächenqualität 60/40kratzen und graben
Klare Blende >80%
Glasur Keine Beschichtung, verfügbar







Standardprodukte vonCorner Cube Retroreflektor:

PN. Material

Durchmesser

(mm)

Höhe

(mm)

Strahlabweichung

(Bogensekunden)

CNP1210-10 N-BK7 12.7 10.16 10
CNP1511-10 N-BK7 15.0 11.00 10
CNP2519-5 N-BK7 25.4 19.05 5
CNP3829-5 N-BK7 38.1 29.21 5
CNP5038-5 N-BK7 50.8 38.10 5
CNP2519-3 N-BK7 25.4 19.05 3
CNP3829-5 N-BK7 38.1 29.21 3
CNP5038-5 N-BK7 50.8 38.10 3
