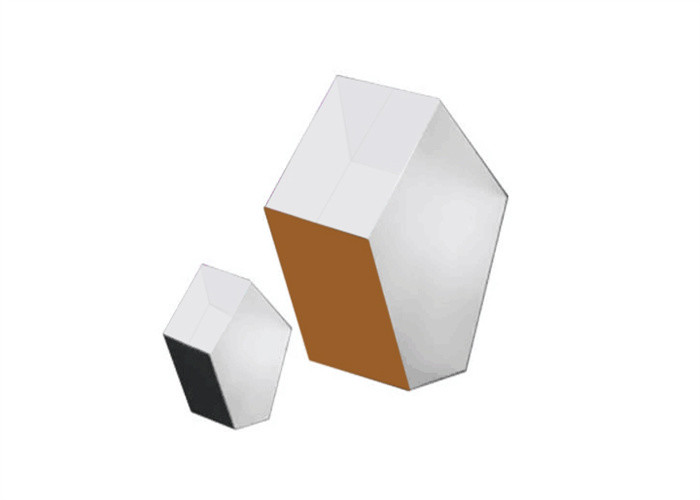

90 Grad Abweichung Pentaprisma

Pentaprisma, 90-Grad-Abweichungsprisma, rechtshändiges Bildprisma

Überblick:

EINPentaprismaist ein fünfseitig reflektierendes Prisma, das verwendet wird, um einen Lichtstrahl um konstante 90° abzulenken, auch wenn der Eintrittsstrahl nicht im 90°-Winkel zum Prisma steht.Der Strahl wird innerhalb des Prismas zweimal reflektiert, was die Übertragung eines Bildes durch einen rechten Winkel ermöglicht, ohne es umzukehren (dh ohne die Händigkeit des Bildes zu ändern), wie dies bei einem gewöhnlichen rechtwinkligen Prisma oder Spiegel der Fall wäre.

Die Reflexionen innerhalb des Prismas werden nicht durch Totalreflexion verursacht, da die Strahlen in einem Winkel einfallen, der kleiner ist als der Grenzwinkel (der Mindestwinkel für Totalreflexion).Stattdessen werden die beiden Flächen beschichtet, um Spiegeloberflächen bereitzustellen.Die beiden gegenüberliegenden Sendeflächen sind häufig mit einer Antireflexionsbeschichtung beschichtet, um störende Reflexionen zu reduzieren.Die fünfte Fläche des Prismas wird optisch nicht verwendet, sondern schneidet einen ansonsten ungünstigen Winkel ab, der die beiden Spiegelflächen verbindet.

Das Pentaprisma ist das ideale optische Werkzeug zum Definieren eines rechten Winkels in einem optischen System, Laserniveau und Ausrichtung.

Allgemeine Spezifikationen von Penta Prism:

Material	BK7, Quarzglas in UV-Qualität
Maßtoleranz	±0,2 mm
90° Abweichungstoleranz	30 Bogensekunden
Ebenheit	λ/4 bei 632,8 nm
Oberflächenqualität	60/40 kratzen und graben
Klare Blende	>90%
Fase	Schutz <0,5 mm bei 45 °
Glasur	Geschützte reflektierende Aluminiumbeschichtung Single Layer MgF2 AR-Beschichtung bei VIS

Standardprodukte von Pentaprisma:
