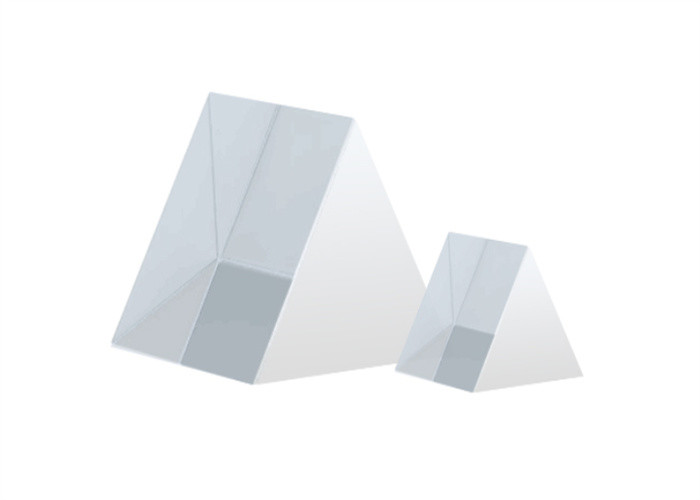

SF11 Optische Prismen mit gleichseitiger Dispersion zur Wellenlängentrennung

  • SF11 Optical Prisms Equilateral Dispersing For Wavelength Separation
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer ELP
Min Bestellmenge Verhandelbar
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Gleichseitige Streuprismen Feature drei gleich lange Seiten haben
Anwendungen Wellenlängentrennung Material Optisches Glas BK7, UVFS, SF11
Polieren drei seiten oberfläche sind poliert pex Winkel 60 GRAD
Hervorheben

SF11 Optische Prismen

,

Gleichseitige Prismen SF11

,

Streuende Optische Prismen
Hinterlass eine Nachricht
Produkt-Beschreibung

Gleichseitiges Prisma, Streuprismen, Wellenlängentrennung

Überblick:

Gleichseitige Streuprismendrei gleich lange Seiten haben.Sie werden für Anwendungen zur Wellenlängentrennung verwendet, z. B. um weißes Licht in einen Regenbogenmustereffekt zu brechen.



Je nach verwendetem Material können gleichseitige Dispersionsprismen über einen weiten Wellenlängenbereich verwendet werden.Wir bieten UV-Quarzglasprismen für den Einsatz im ultravioletten Wellenlängenbereich an, N-BK7 und andere hochbrechende Materialien wie SF11 werden für sichtbare Anwendungen verwendet.Star Optic bietet gleichseitige Dispergierprims unbeschichtet und AR-beschichtet an.Antireflexbeschichtungen tragen zur Verbesserung der Lichtausbeute bei, da sie Lichtverluste durch Oberflächenreflexion verhindern.



Der Austrittsstrahl steht im Allgemeinen unter einem Winkel zum Eingangsstrahl, wobei dieser Winkel vom Prismenmaterial, der Wellenlänge und dem Einfallswinkel abhängt.





Allgemeine Spezifikationen des gleichseitigen Prismas:

Material BK7, Quarzglas in UV-Qualität, SF11 SF11 Optische Prismen mit gleichseitiger Dispersion zur Wellenlängentrennung 0
Maßtoleranz +0/-0,2 mm
Ebenheit λ/4 bei 632,8 nm
60° Winkeltoleranz <3 Bogenminuten
Polierte Oberfläche Drei Seitenflächen poliert
Oberflächenqualität 60/40 kratzen und graben
Klare Blende >90%
Fase Schutz <0,5 mm bei 45 °
Glasur Keine Beschichtung, verfügbar







Standardprodukte des gleichseitigen Prismas:

PN. Material

Länge der Brennweite

(mm)

Länge

(mm)

Spitzenwinkel

(°)

Glasur
ELP1212-BK7 N-BK7 12.7 12.7 60 Unbeschichtet
ELP2525-BK7 N-BK7 25.4 25.4 60 Unbeschichtet
ELP1212-FS UVFS 12.7 12.7 60 Unbeschichtet
ELP2525-FS UVFS 25.4 25.4 60 Unbeschichtet
ELP2525-SF11 SF11 12.7 12.7 60 Unbeschichtet
ELP2525-SF11 SF11 25.4 25.4 60 Unbeschichtet







Umbauten:

Rechtwinkliges Prisma

optisches Keilprisma

Schmidt-Pechan-Prisma
