Unbeschichtetes Rautenprisma BK7 Lateral Displacement Beam

Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer PTP
Min Bestellmenge Verhandelbar
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Rhomboide Prismen Verwendungszweck einen Laserstrahl verschieben, ohne seine Richtung zu ändern
Ausgangsstrahl parallel zur Eingangsstrahlabweichung <30 Bogensekunden zwischen Ausgangsstrahl parallel zum Eingangsstrahl Anwendungen stereoskopisches System und Periskopsystem.
Winkeltoleranz <5 Bogensekunden Kosmetik 60/40 kratzen und graben
Hervorheben

Unbeschichtetes Rhomboid-Prisma

,

Rhomboid-Prisma BK7

,

BK7 Lateral Displacement Beam Splitter

Hinterlass eine Nachricht
Produkt-Beschreibung

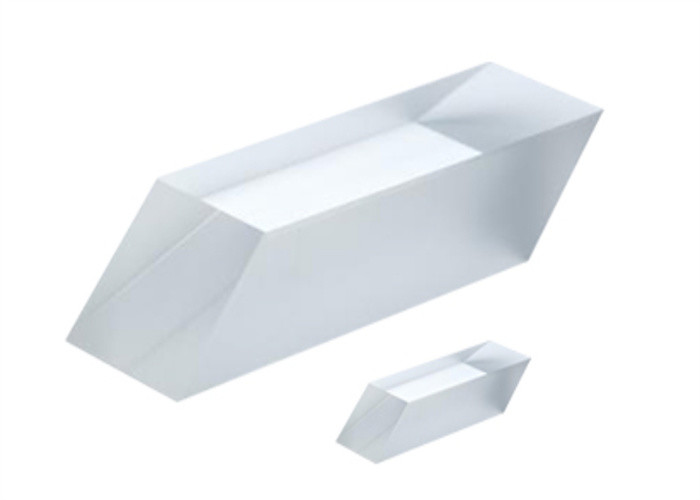

Rautenprisma, seitliche Verschiebung des Strahls

Überblick:

Rhomboide Prismenwerden üblicherweise verwendet, um einen Laserstrahl zu verschieben, ohne seine Richtung zu ändern.Bei Bildgebungsanwendungen verschieben rhombische Prismen die optische Achse, ohne das Bild umzukehren.Die laterale Verschiebung ist gleich der Länge des Prismas (angegeben durch das Maß D).



Star Optic kann hohe Toleranzwinkel von besser als 5 Bogensekunden und eine Gesamtstrahlabweichung bieten, die den Ausgangsstrahl innerhalb von 30 Bogensekunden parallel zum Eingangsstrahl hält.Höhere Übertragungsraten können durch Antireflexbeschichtung auf den Ein- und Ausgangsflächen erreicht werden.



Sie sind ideal für anspruchsvolle Verdrängungsanwendungen wie stereoskopische Systeme und Periskopsysteme.







Allgemeine Spezifikationen von Rhomboid-Prismen:

Material BK7 Unbeschichtetes Rautenprisma BK7 Lateral Displacement Beam 0
Maßtoleranz ±0,2 mm
Ebenheit λ/4 bei 632,8 nm
Oberflächenqualität 60/40 kratzen und graben
Klare Blende >90%
Strahlabweichung <30 Bogensekunden
Glasur Unbeschichtet, verfügbar







Standardprodukte von Rhomboid-Prismen:

PN. Material

EIN

(mm)

C

(mm)

D

(mm)

Strahlabweichung

(Bogensekunden)

RBP05-30 N-BK7 5 3.5 7.1 30
RBP10-30 N-BK7 10 7.1 14.1 30
RBP12-30 N-BK7 12.7 9.0 18 30
RBP20-30 N-BK7 20 14.1 28.3 30
RBP25-30 N-BK7 25.4 18.0 35.9 30
