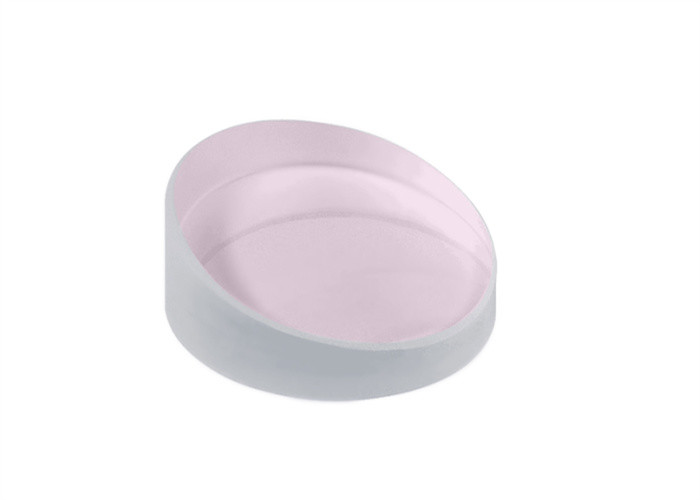

633 nm optisches Keilprisma 25,4 mm Risley-Prisma Strahllenkung Keine Beschichtung

Überblick:

Keilprismenauch bekannt als Risley-Prismen sind Prismen mit einem kleinen Winkel zwischen den Eingangs- und Ausgangsflächen.Die Keilprismen lenken Licht durch eine Strahlablenkung im Bereich von 1° bis 10° zu ihrem dickeren Teil ab.

Für einen kleinen Winkel α zwischen den Prismenoberflächen beträgt der erhaltene Strahlablenkungswinkel ungefähr (n – 1) α, wobei n der Brechungsindex des Prismas ist.Bei einem typischen Glasprisma mit einem Brechungsindex von etwa 1,5 beträgt der Ablenkwinkel etwa die Hälfte des Prismenwinkels.

Das Keilprisma ist ideal für Laserstrahllenkungsanwendungen.Sie können einzeln oder in Kombination mit einem anderen Keilprisma zur Strahllenkung verwendet werden.

Durch Drehen eines keilförmigen Prismas kann Licht so gelenkt werden, dass es den Kreis verfolgt, der durch das Zweifache des angegebenen Abweichungswinkels definiert ist.

Wenn beide Keile gedreht werden, kann der Strahl innerhalb des Kreises bewegt werden, der durch das 4-fache des angegebenen Abweichungswinkels definiert ist.

Allgemeine Spezifikationen des Keilprismas:

Material	BK7, Quarzglas in UV-Qualität
Design-Wellenlänge	BK7: 633 nm, n = 1,515 bei 632,8 nm UV-Quarzglas: 355 nm, n = 1,476 bei 355 nm
Maßtoleranz	±0,2 mm
Dicke	3 mm an der dünnsten Kante
Abweichungswinkel	1°-10°
Keilwinkeltoleranz	<3 Bogenminuten
Ebenheit	λ/4 bei 632,8 nm pro 25 mm
Oberflächenqualität	60/40 kratzen und graben
Klare Blende	>90%
Fase	Schutz <0,5 mm bei 45 °
Glasur	Keine Beschichtung, verfügbar
