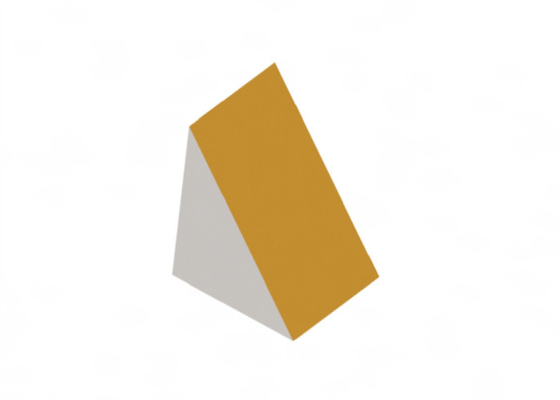

Hypotenuse beschichteter rechtwinkliger Prismenspiegel Thorlabs Gold Au für die Ausrichtung

  • Hypotenuse Coated Right Angle Prism Mirror Thorlabs Gold Au For Alignment
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer RAM
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Hypotenuse-beschichteter rechtwinkliger Prismenspiegel Feature Äußerlich reflektieren
Auftauchen Metallische hochreflektierende Beschichtung auf Hypotenuse, zwei Beine inspiziert poliert Größe 5 x 5 mm ~ 25,4 x 25,4 mm
Vorteil Reduzieren Sie die Ausrichtungszeit und erhöhen Sie die Steifigkeit eines optischen Systems. Glasur Metallisches Aluminium Al, Gold Au oder Silber Ag
Hervorheben

Rechtwinkliger Prismenspiegel Gold Au

,

Gold Au Thorlabs rechtwinkliges Prisma

,

rechtwinkliger Prismenspiegel Hypotenuse beschichtet
Hinterlass eine Nachricht
Produkt-Beschreibung

Hypotenuse-beschichtete rechtwinklige Prismenspiegel, Wendespiegel, ideal für die Ausrichtung

Überblick:

Star Optic bietetRechtwinklige Prismenspiegelmit den reflektierenden metallischen Beschichtungen, die auf der Hypotenuse des Prismas abgeschieden sind: Beschichtungsmaterialien umfassen Aluminium Al, Gold Au oder Silber Ag.



Diese rechtwinkligen Prismenspiegel mit Hypotenuse-Beschichtung wurden entwickelt, um Licht zu reflektieren, das von außen auf die Hypotenuse des Prismas einfällt. Die Spiegel reduzieren die Ausrichtungszeit und erhöhen die Steifigkeit eines optischen Systems.







Allgemeine Spezifikationen vonHypotenuse-beschichtetes rechtwinkliges Prisma Spiegel:

Maßtoleranz +0,0/-0,2 mm
Dickentoleranz ±0,2 mm
Oberflächenqualität 60/40
Klare Blende >90%
Ebenheit Siehe untenstehende Liste
Glasur

Metallische hochreflektierende Beschichtung auf Hypotenuse,

zwei Beine Inspektion poliert



  • Verbessertes Aluminium: Ravg>90 % bei 400–700 nm
  • Geschütztes Aluminium: Ravg>87%@400-1200nm
  • UV-geschütztes Aluminium: Ravg>80%@250-700nm
  • Geschütztes Silber: Ravg>95%@400-12000nm
  • Verbessertes Silber: Ravg>98,5 % bei 700–1100 nm
  • Geschütztes Gold: Ravg>98%@2000-12000nm
Schadensschwelle >1J/cm2, 20ns, 20Hz, @1064nm



Hypotenuse beschichteter rechtwinkliger Prismenspiegel Thorlabs Gold Au für die Ausrichtung 0



Standardprodukte vonHypotenuse-beschichtetes rechtwinkliges Prisma Spiegel:

Artikelnummer Material AxC
(mm)		 B
(mm)		 Hypo-Beschichtung
RAM0505-PAL BK7 5x7.1 5 Geschütztes Aluminium
RAM1010-PAL BK7 10x14,1 10 Geschütztes Aluminium
RAM1212-PAL BK7 12,7x18 12.7 Geschütztes Aluminium
RAM1515-PAL BK7 15x21,2 fünfzehn Geschütztes Aluminium
RAM2020-PAL BK7 20x28,3 20 Geschütztes Aluminium
RAM2525-PAL BK7 25,4 x 35,9 25.4 Geschütztes Aluminium
RAM0505-EAL BK7 5x7.1 5 Verbessertes Aluminium
RAM1010-EAL BK7 10x14,1 10 Verbessertes Aluminium
RAM1212-EAL BK7 12,7x18 12.7 Verbessertes Aluminium
RAM1515-EAL BK7 15x21,2 fünfzehn Verbessertes Aluminium
RAM2020-EAL BK7 20x28,3 20 Verbessertes Aluminium
RAM2525-EAL BK7 25,4 x 35,9 25.4 Verbessertes Aluminium
RAM0505-UVPAL BK7 5x7.1 5 UV-geschütztes Aluminium
RAM1010-UVPAL BK7 10x14,1 10 UV-geschütztes Aluminium
RAM1212-UVPAL BK7 12,7x18 12.7 UV-geschütztes Aluminium
RAM1515-UVPAL BK7 15x21,2 fünfzehn UV-geschütztes Aluminium
RAM2020-UVPAL BK7 20x28,3 20 UV-geschütztes Aluminium
RAM2525-UVPAL BK7 25,4 x 35,9 25.4 UV-geschütztes Aluminium
RAM0505-PAG BK7 5x7.1 5 Geschütztes Silber
RAM1010-PAG BK7 10x14,1 10 Geschütztes Silber
RAM1212-PAG BK7 12,7x18 12.7 Geschütztes Silber
RAM1515-PAG BK7 15x21,2 fünfzehn Geschütztes Silber
RAM2020-PAG BK7 20x28,3 20 Geschütztes Silber
RAM2525-PAG BK7 25,4 x 35,9 25.4 Geschütztes Silber
RAM0505-EAG BK7 5x7.1 5 Verbessertes Silber
RAM1010-EAG BK7 10x14,1 10 Verbessertes Silber
RAM1212-EAG BK7 12,7x18 12.7 Verbessertes Silber
RAM1515-EAG BK7 15x21,2 fünfzehn Verbessertes Silber
RAM2020-EAG BK7 20x28,3 20 Verbessertes Silber
RAM2525-EAG BK7 25,4 x 35,9 25.4 Verbessertes Silber
RAM0505-PAU BK7 5x7.1 5 Geschütztes Gold
RAM1010-PAU BK7 10x14,1 10 Geschütztes Gold
RAM1212-PAU BK7 12,7x18 12.7 Geschütztes Gold
RAM1515-PAU BK7 15x21,2 fünfzehn Geschütztes Gold
RAM2020-PAU BK7 20x28,3 20 Geschütztes Gold
RAM2525-PAU BK7 25,4 x 35,9 25.4 Geschütztes Gold







Beschichtungsdiagramme vonHypotenuse-beschichtetes rechtwinkliges Prisma Spiegel:



UV-geschützte Aluminiumbeschichtung

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 0

Rdurchschn>80 % bei 250–700 nm



Verbesserte Aluminiumbeschichtung

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 1

Rdurchschn>90 % bei 400–700 nm



Geschützte Aluminiumbeschichtung

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 2

Rdurchschn>87 % bei 400–1200 nm





Geschützte Silberbeschichtung

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 3

Rdurchschn>95% bei 400-12000nm



Verbesserte Silberbeschichtung

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 4

Rdurchschn>98,5 % bei 700–1100 nm



Geschützte Goldbeschichtung

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 5

Rdurchschn>98 % bei 2000–12000 nm
