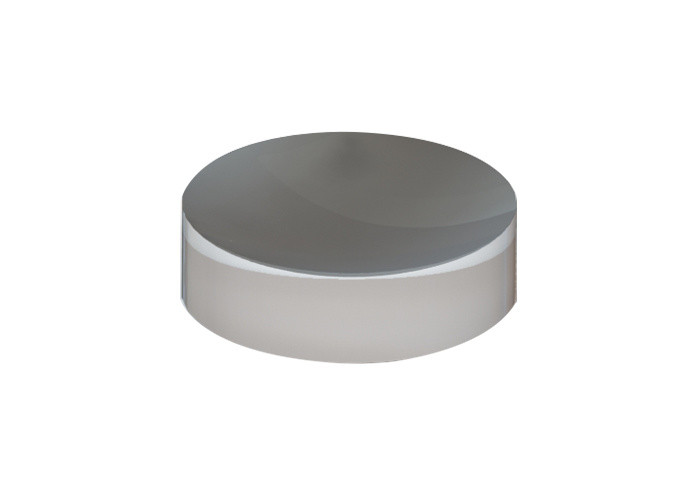

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel

  • Metal Coating Optical Mirrors Aluminum Al Concave Convex Mirror
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer Mir
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Metallbeschichteter konkaver Spiegel Form Plano konkav
Feature AOI unempfindlich in einem breiten Wellenbereich Anwendungen Ideal zum Fokussieren von Ti:Saphir- und Yb:dotierten Laserimpulsen
Auftauchen Metallbeschichtung auf einer Seite, Rückseite geschliffen oder prüfpoliert Beschichtungsmaterial Al, Ag, Au
Hervorheben

Optische Spiegel mit Metallbeschichtung

,

optische Spiegel aus Aluminium Al

,

konkaver konvexer Spiegel aus Aluminium Al
Hinterlass eine Nachricht
Produkt-Beschreibung

Metallbeschichteter konkaver Spiegel, ideal zum Fokussieren von Ti:Saphir- und Yb:dotierten Laserimpulsen

Überblick:

Metallbeschichtete Hohlspiegel (metallbeschichtete Fokussierspiegel) zeichnen sich durch eine konkave Oberfläche mit metallischer Hochreflexionsbeschichtung aus.Die reflektierende Beschichtung ermöglicht die Fokussierung eines Lichtstrahls.Die gebräuchlichsten Beschichtungsmaterialien sind Aluminium Al, Gold Au oder Silber Ag.



Eine Anforderung an einen Fokussierspiegel besteht dann, wenn in einem breiten Spektralbereich keine chromatische Aberration erlaubt ist.Ein weiterer häufiger Anwendungsfall ist die Dichtheitsoptimierung eines optischen Systems.

Hohlspiegel können ähnlich wie Fokussierlinsen verwendet werden.Die Art des von einem Fokussierspiegel erzeugten Bildes hängt vom Radius der konkaven Oberfläche sowie vom Abstand eines Objekts zum Spiegel ab.







Allgemeine Spezifikationen des metallbeschichteten konkaven Spiegels:

Maßtoleranz +0,0/-0,2 mm
Dickentoleranz ±0,2 mm
Oberflächenqualität 60/40
Klare Blende >90%
Ebenheit

<λ/4 bei 632,8 nm
Zentrierung <3 Bogenminuten
Glasur

Metallbeschichtung auf einer Seite, Rückseite geschliffen oder prüfpoliert



  • Verbessertes Aluminium: Ravg>90 % bei 400–700 nm
  • Geschütztes Aluminium: Ravg>87%@400-1200nm
  • UV-geschütztes Aluminium: Ravg>80%@250-700nm
  • Geschütztes Silber: Ravg>95%@400-12000nm
  • Verbessertes Silber: Ravg>98,5 % bei 700–1100 nm
  • Geschütztes Gold: Ravg>98%@2000-12000nm
Schadensschwelle >1J/cm2, 20ns, 20Hz, @1064nm



Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 0



Standardprodukte von metallbeschichteten konkaven Spiegeln:

Artikelnummer Material Durchmesser
(mm)		 Tc
(mm)		 Radius
(mm)		 Brennpunkt
(mm)		 Glasur
PAL25-CC-R-50 BK7 25.4 2 -50 25 Geschütztes Aluminium
PAL25-CC-R-100 BK7 25.4 2 -100 50 Geschütztes Aluminium
PAL25-CC-R-150 BK7 25.4 2 -150 70 Geschütztes Aluminium
PAL25-CC-R-200 BK7 25.4 2 -200 100 Geschütztes Aluminium
PAL25-CC-R-250 BK7 25.4 2 -250 125 Geschütztes Aluminium
PAL25-CC-R-300 BK7 25.4 2 -300 150 Geschütztes Aluminium
PAL25-CC-R-500 BK7 25.4 2 -500 250 Geschütztes Aluminium
PAL25-CC-R-1000 BK7 25.4 2 -1000 500 Geschütztes Aluminium
EAL50-CC-R-50 BK7 25.4 2 -50 25 Verbessertes Aluminium
EAL50-CC-R-100 BK7 25.4 2 -100 50 Verbessertes Aluminium
EAL50-CC-R-150 BK7 25.4 2 -150 70 Verbessertes Aluminium
EAL50-CC-R-200 BK7 25.4 2 -200 100 Verbessertes Aluminium
EAL50-CC-R-250 BK7 25.4 2 -250 125 Verbessertes Aluminium
EAL50-CC-R-300 BK7 25.4 2 -300 150 Verbessertes Aluminium
EAL50-CC-R-500 BK7 25.4 2 -500 250 Verbessertes Aluminium
EAL50-CC-R-1000 BK7 25.4 2 -1000 500 Verbessertes Aluminium
UVPAL25-CC-R-50 BK7 25.4 2 -50 25 UV-geschütztes Aluminium
UVPAL25-CC-R-100 BK7 25.4 2 -100 50 UV-geschütztes Aluminium
UVPAL25-CC-R-150 BK7 25.4 2 -150 70 UV-geschütztes Aluminium
UVPAL25-CC-R-200 BK7 25.4 2 -200 100 UV-geschütztes Aluminium
UVPAL25-CC-R-250 BK7 25.4 2 -250 125 UV-geschütztes Aluminium
UVPAL25-CC-R-300 BK7 25.4 2 -300 150 UV-geschütztes Aluminium
UVPAL25-CC-R-500 BK7 25.4 2 -500 250 UV-geschütztes Aluminium
UVPAL25-CC-R-1000 BK7 25.4 2 -1000 500 UV-geschütztes Aluminium
PAG25-CC-R-50 BK7 25.4 2 -50 25 Geschütztes Silber
PAG25-CC-R-100 BK7 25.4 2 -100 50 Geschütztes Silber
PAG25-CC-R-150 BK7 25.4 2 -150 70 Geschütztes Silber
PAG-CC-R-200 BK7 25.4 2 -200 100 Geschütztes Silber
PAG25-CC-R-250 BK7 25.4 2 -250 125 Geschütztes Silber
PAG25-CC-R-300 BK7 25.4 2 -300 150 Geschütztes Silber
PAG25-CC-R-500 BK7 25.4 2 -500 250 Geschütztes Silber
PAG25-CC-R-1000 BK7 25.4 2 -1000 500 Geschütztes Silber
EAG25-CC-R-50 BK7 25.4 2 -50 25 Verbessertes Silber
EAG25-CC-R-100 BK7 25.4 2 -100 50 Verbessertes Silber
EAG25-CC-R-150 BK7 25.4 2 -150 70 Verbessertes Silber
EAG-CC-R-200 BK7 25.4 2 -200 100 Verbessertes Silber
EAG25-CC-R-250 BK7 25.4 2 -250 125 Verbessertes Silber
EAG25-CC-R-300 BK7 25.4 2 -300 150 Verbessertes Silber
EAG25-CC-R-500 BK7 25.4 2 -500 250 Verbessertes Silber
EAG25-CC-R-1000 BK7 25.4 2 -1000 500 Verbessertes Silber
PAU25-CC-R-50 BK7 25.4 2 -50 25 Geschütztes Gold
PAU25-CC-R-100 BK7 25.4 2 -100 50 Geschütztes Gold
PAU25-CC-R-150 BK7 25.4 2 -150 70 Geschütztes Gold
PAU-CC-R-200 BK7 25.4 2 -200 100 Geschütztes Gold
PAU25-CC-R-250 BK7 25.4 2 -250 125 Geschütztes Gold
PAU25-CC-R-300 BK7 25.4 2 -300 150 Geschütztes Gold
PAU25-CC-R-500 BK7 25.4 2 -500 250 Geschütztes Gold
PAU25-CC-R-1000 BK7 25.4 2 -1000 500 Geschütztes Gold







Beschichtungsdiagramme von metallbeschichteten konkaven Spiegeln:



UV-geschützte Aluminiumbeschichtung

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 1

Rdurchschn>80 % bei 250–700 nm



Verbesserte Aluminiumbeschichtung

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 2

Rdurchschn>90 % bei 400–700 nm



Geschützte Aluminiumbeschichtung

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 3

Rdurchschn>87 % bei 400–1200 nm





Geschützte Silberbeschichtung

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 4

Rdurchschn>95% bei 400-12000nm

Verbesserte Silberbeschichtung

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 5

Rdurchschn>98,5 % bei 700–1100 nm



Geschützte Goldbeschichtung

Metallbeschichtungs-optische Spiegel Aluminium-Al-konkaver konvexer Spiegel 6

Rdurchschn>98 % bei 2000–12000 nm
