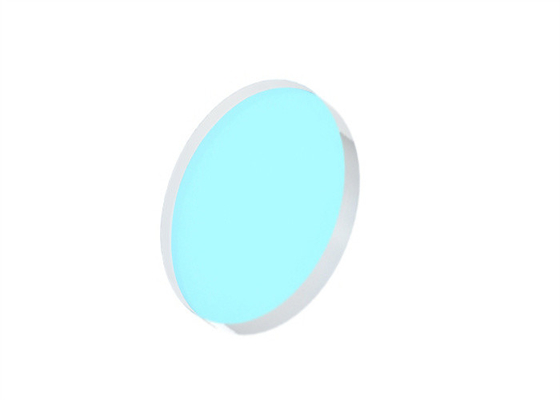

Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten

  • Nd YAG Output Coupler Mirror 1064nm Partially Reflective Mirror In Laser Cavities
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer LOC
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Nd:YAG-Laserausgangskoppler Wellenlänge 1064nm
Übertragung 2 %, 5 %, 20 %, 30 %, 40 %, 50 %, 70 %, 90 %, 95 % Material N-BK7
Verwendungszweck Laserkavitäten, um einen Teil des resonanten Intrakavitätsstrahls zu übertragen Glasur Teilweise reflektierende Beschichtung auf der Vorderseite und AR-Beschichtung auf der Rückseite
Hervorheben

Nd YAG Ausgangskopplerspiegel

,

Ausgangskopplerspiegel 1064 nm

,

1064 nm teilreflektierender Spiegel
Hinterlass eine Nachricht
Produkt-Beschreibung

Nd:YAG-Laserauskoppler, teilreflektierende Spiegel, verschiedene Transmissionen

Überblick:
Nd:YAG-Laserausgangskoppler sind teilreflektierende Spiegel, die in Laserkavitäten verwendet werden, um einen Teil des resonanten Intracavity-Strahls zu übertragen.Die erste Oberfläche dieser Ausgangskoppler ist mit einer teilweise reflektierenden Spiegelbeschichtung beschichtet, während die hintere Oberfläche mit einer Antireflexionsbeschichtung bei der Laserwellenlänge beschichtet ist, um Reflexionsverluste zu verhindern.Neben der Verwendung als Auskoppler können diese Optiken auch als Teilreflektoren zur Strahlabschwächung oder als allgemeine Strahlteiler verwendet werden.



Allgemeine Spezifikationen des Nd:YAG-Laser-Ausgangskopplers:

MaterialBK7 Optisches Glas der Klasse A, Quarzglas der UV-Klasse
Maßtoleranz+0,0/-0,2 mm
Dickentoleranz±0,2 mm
Klare Blende>90%
Oberflächenqualität60/40 kratzen und graben
Parallelität>1 Bogenminute
Ebenheit<λ/8@63nm
FaseGeschützt <0,5 mm x 45 Grad
Glasur

Teilweise reflektierende Beschichtung auf der Vorderseite

AR-Beschichtung auf der Rückseite

Schadensschwelle>5J/cm2, 20ns, 20Hz, @1064nm


Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 0


Standardprodukte vonNd:YAG-Laser-Ausgangskoppler:

ArtikelnummerMaterialDurchmesser
(mm)		Dicke
(mm)		Übertragung
(%)		Wellenlänge
(Nm)		AOI
(°)
LOC2506-T2-1064N-BK725.46.352±110640
LOC2506-T5-1064N-BK725.46.355±210640
LOC2506-T20-1064N-BK725.46.3520±510640
LOC2506-T30-1064N-BK725.46.3530±510640
LOC2506-T40-1064N-BK725.46.3540±510640
LOC2506-T50-1064N-BK725.46.3550±510640
LOC2506-T70-1064N-BK725.46.3570±510640
LOC2506-T80-1064N-BK725.46.3580±410640
LOC2506-T90-1064N-BK725.46.3590±310640
LOC2506-T95-1064N-BK725.46.3595±210640




Beschichtungsdiagramme vonNd:YAG-Laser-Ausgangskoppler:



1064nm Ausgangskoppler-T2%

Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 1



1064nm Ausgangskoppler-T5%
Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 2



1064nm Ausgangskoppler-T20%
Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 3



1064nm Ausgangskoppler-T30%
Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 4



1064nm Ausgangskoppler-T40%

Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 5



1064nm Ausgangskoppler-T50%
Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 6



1064nm Ausgangskoppler-T70%
Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 7



1064nm Ausgangskoppler-T80%

Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 8



1064nm Ausgangskoppler-T90%

Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 9



1064nm Ausgangskoppler-T95%

Nd YAG Ausgangskoppler Spiegel 1064nm teilreflektierender Spiegel in Laserkavitäten 10



Umbauten:
