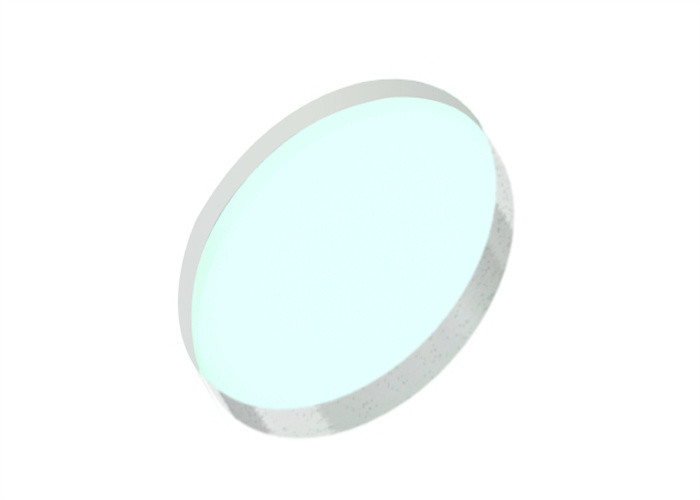

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer Schwach
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Dichroitischer Spiegel/Filter/Strahlteiler Feature Wellenlängen trennen oder kombinieren
Anwendungen Filterung spektraler Komponenten und in der Fluoreszenzmikroskopie Reflexionsvermögen >99,5
Übertragung >95% AOI 0 Grad und 45 Grad
Hervorheben

Dichroitische optische Spiegel

,

Quarzglas-Substrat Dichroitisch

,

Wellenlängen kombinierendes Quarzglas-Substrat
Hinterlass eine Nachricht
Produkt-Beschreibung

Dichroitischer Spiegel/Filter/Strahlteiler zum Trennen oder Kombinieren von Wellenlängen

Überblick:

Ein dichroitischer Spiegel/Filter/Strahlteiler, auch als Dual-Band-Spiegel, Spiegel mit zwei Wellenlängen oder dichroitischer Reflektor bezeichnet, ist ein spezialisierter Spiegel, der bei zwei verschiedenen Wellenlängen unterschiedliche optische Eigenschaften aufweist.Beispielsweise könnte ein dichroitischer Spiegel unterhalb einer Grenzwellenlänge reflektierend und dann bei längeren Wellenlängen durchlässig sein.



Dichroitische Spiegel werden mittels Elektronenstrahlabscheidung, Ionenstrahlsputtern (IBS) und ionenunterstützter Abscheidung (IAD) hergestellt.Modernste Dünnschicht-Abscheidungstechniken ermöglichen es uns, sicherzustellen, dass jeder in unserem Werk hergestellte dichroitische Spiegel genau die Spezifikationen erfüllt, die für die Anwendung, für die er hergestellt wird, erforderlich sind.



Die harten dielektrischen Beschichtungen, die in unseren dichroitischen Spiegeln verwendet werden, machen sie einzigartig langlebig, sie sind so konstruiert, dass sie sogar Hochleistungslasern standhalten und unter normalen Bedingungen thermisch stabil sind.



Diese dichroitischen Spiegel können verwendet werden, um zwei Strahlen unterschiedlicher Wellenlängen zu teilen oder zu kombinieren, und sie haben wichtige Anwendungen beim Filtern von Spektralkomponenten und in der Fluoreszenzmikroskopie.





Allgemeine Spezifikationen des dichroitischen Spiegels/Filters/Strahlteilers:

Material BK7 Optisches Glas der Klasse A, Quarzglas der UV-Klasse
Maßtoleranz +0,0/-0,2 mm
Dickentoleranz ±0,2 mm
Klare Blende >90%
Oberflächenqualität 60/40 kratzen und graben
Ebenheit <λ/8 bei 632,8 nm
Parallelität <1 Bogenminute
Fase Geschützt <0,5 mm x 45 Grad
Glasur

Dichroitische dielektrische Beschichtung auf der Vorderseite

AR-Beschichtung auf der Rückseite
Schadensschwelle >5J/cm2, 20ns, 20Hz, @1064nm

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 0





Standardprodukte vonDichroitischer Spiegel/Filter/Strahlteiler:

Artikelnummer Material Durchmesser
(mm)		 Dicke
(mm)		 Reflexion
(%)		 Übertragung
(%)		 AOI
(°)
DIM1203-R400-T800-0 BK7 12.7 3 R > 99,5 % bei 400 nm T > 95 % bei 800 nm 0
DIM2005-R400-T800-0 BK7 20.0 5 R > 99,5 % bei 400 nm T > 95 % bei 800 nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 R > 99,5 % bei 400 nm T > 95 % bei 800 nm 0
DIM1203-R400-T800-45 BK7 12.7 3 R > 99,5 % bei 400 nm T > 95 % bei 800 nm 45
DIM2005-R400-T800-45 BK7 20.0 5 R > 99,5 % bei 400 nm T > 95 % bei 800 nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 R > 99,5 % bei 400 nm T > 95 % bei 800 nm 45
DIM1203-R532-T1064-0 BK7 12.7 3 R > 99,5 % bei 532 nm T > 95 % bei 1064 nm 0
DIM2005-R532-T1064-0 BK7 20.0 5 R > 99,5 % bei 532 nm T > 95 % bei 1064 nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 R > 99,5 % bei 532 nm T > 95 % bei 1064 nm 0
DIM1203-R532-T1064-45 BK7 12.7 3 R > 99,5 % bei 532 nm T > 95 % bei 1064 nm 45
DIM2005-R532-T1064-45 BK7 20.0 5 R > 99,5 % bei 532 nm T > 95 % bei 1064 nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 R > 99,5 % bei 532 nm T > 95 % bei 1064 nm 45
DIM1203-R1064-T532-0 BK7 12.7 3 R > 99,5 % bei 1064 nm T > 95 % bei 532 nm 0
DIM2005-R1064-T532-0 BK7 20.0 5 R > 99,5 % bei 1064 nm T > 95 % bei 532 nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 R > 99,5 % bei 1064 nm T > 95 % bei 532 nm 0
DIM1203-R1064-T532-45 BK7 12.7 3 R > 99,5 % bei 1064 nm T > 95 % bei 532 nm 45
DIM2005-R1064-T532-45 BK7 20.0 5 R > 99,5 % bei 1064 nm T > 95 % bei 532 nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 R > 99,5 % bei 1064 nm T > 95 % bei 532 nm 45







Beschichtungsdiagramme vonDichroitischer Spiegel/Filter/Strahlteiler:



HR400nm HT800nm ​​dichroitischer Spiegel 0°

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 1



HR400nm HT800nm ​​dichroitischer Spiegel 45°

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 2



HR532nm HT1064nm dichroitischer Spiegel 0°

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 3



HR532nm HT1064nm dichroitischer Spiegel 45°

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 4



HR1064nm HT532nm dichroitischer Spiegel 0°

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 5



HR1064nm HT532nm dichroitischer Spiegel 45°

Dichroitische optische Spiegel, die Wellenlängen kombinieren Quarzglas-Substrat 6


Umbauten:
