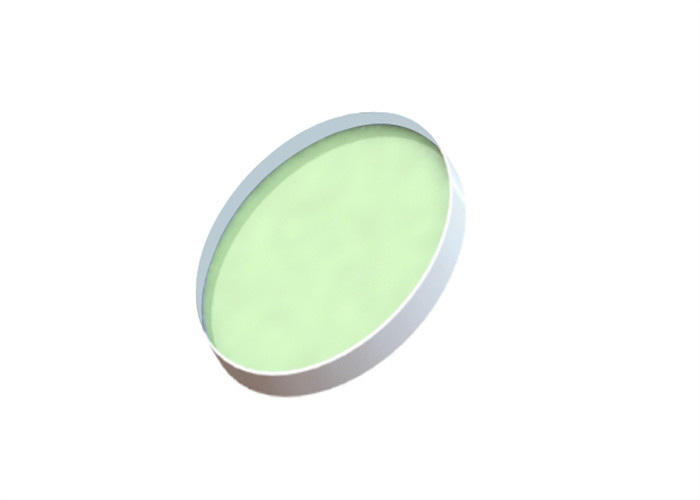

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz

Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer BDM
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Dielektrischer Breitbandspiegel Material N-BK7 oder UVFS
Wellenlängenbereich UV, VIS und IR Durchmesser 12,7 mm, 25,4 mm
Oberflächenflachheit <λ/10@633nm Reflexion Durchschn. > 99,5 %
Hervorheben

Weitwinkel-Breitband-Dielektrikum-Spiegel

,

Breitband-Dielektrikum-Spiegel 20 Hz

,

20 Hz-Laserreflektor

Hinterlass eine Nachricht
Produkt-Beschreibung



Überblick:
DielektrikumBreitbandSpiegelbieten eine optimierte Leistung bei einem breiten Wellenlängenbereich und einem großen Einfallswinkel (AOI).Diese mehrschichtigen Beschichtungsstapel tragen dazu bei, das höchstmögliche Reflexionsvermögen im breiten Spektrumbereich bei normalem bis 45-Grad-Einfall zu erreichen.Daher sind sie ideal für Strahllenkungs- oder Reflexionsanwendungen unter Verwendung mehrerer Laserquellen.

Beschichtungen werden durch Ionenstrahlsputtern (IBS) oder Elektronenstrahlverdampfung mit/ohne Ionenunterstützungsbeschichtungstechniken bereitgestellt.Dielektrische Beschichtungen mit hohem Reflexionsvermögen von mehr als 99 % im Bereich von 0,19 - 20 µm sind verfügbar.Sie sind deutlich besser als metallbeschichtete Spiegel und erhöhen die Systemleistung durch Minimierung des Energieverlusts.



Allgemeine Spezifikationen vonDielektrikumBreitbandSpiegel:

Material BK7 Optisches Glas der Klasse A, Quarzglas der UV-Klasse
Maßtoleranz +0,0/-0,2 mm
Dickentoleranz ±0,2 mm
Klare Blende >90%
Oberflächenqualität 60/40 kratzen und graben
Ebenheit <λ/10 bei 633 nm pro 25 mm
Fase Geschützt <0,5 mm x 45 Grad
Glasur

Dielektrische HR-Beschichtung auf einer Oberfläche, Ravg>99,5 % für zufällige Polarisation, Rückseite geschliffen oder inspiziert poliert

Schadensschwelle >5J/cm2, 20ns, 20Hz, @1064nm




Standardprodukte des dielektrischen Breitbandspiegels:

Artikelnummer Material Durchmesser
(mm)
Dicke
(mm)
Wellenlänge
(Nm)
AOI
(°)
BDM1203-350-400 BK7 12.7 3.0 350-400 0-45
BDM2506-350-400 BK7 25.4 6.4 350-400 0-45
BDM5006-350-400 BK7 50.8 6.4 350-400 0-45
BDM1203-400-750 BK7 12.7 3.0 400-750 0-45
BDM2506-400-750 BK7 25.4 6.4 400-750 0-45
BDM5006-400-750 BK7 50.8 6.4 400-750 0-45
BDM1203-750-1100 BK7 12.7 3.0 750-1100 0-45
BDM2506-750-1100 BK7 25.4 6.4 750-1100 0-45
BDM5006-750-1100 BK7 50.8 6.4 750-1100 0-45
BDM1203-1280-1600 BK7 12.7 3.0 1280-1600 0-45
BDM2506-1280-1600 BK7 25.4 6.4 1280-1600 0-45
BDM5006-1280-1600 BK7 50.8 6.4 1280-1600 0-45




Beschichtungsdiagramme vonDielektrikum
BreitbandSpiegel:



350-400nmDielektrikumBreitbandSpiegeln Sie AOI0°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 0



350-400nmDielektrikumBreitbandSpiegel AOI45°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 1



400-750nmBreitband-DielektrikumSpiegeln Sie AOI0°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 2



400-750nmDielektrikumBreitbandspiegel AOI45°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 3



750-1100nmBreitband-DielektrikumSpiegeln Sie AOI0°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 4



750-1100nmBreitband-DielektrikumSpiegel AOI45°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 5



1280-1600nmBreitband-DielektrikumSpiegeln Sie AOI0°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 6



1280-1600nmBreitband-DielektrikumSpiegel AOI45°

Weitwinkel-Breitband-Dielektrikum-Spiegel Breitband-Laserreflektor 20Hz 7
