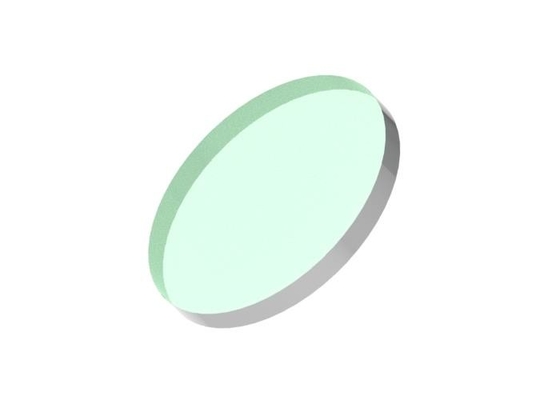

Optischer 56-Grad-Polarisator, 20-ns-Polarisationsplatte, Strahlteiler, Brewster-Winkel

  • 56 Deg Optical Polarizer 20ns Polarizing Plate Beamsplitter Brewster Angle
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer PPB
Min Bestellmenge 1Stk
Preis Negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname 56-Grad-Platten-Polarisationsstrahlteiler Feature Brewster-Einfallswinkel
Anwendungen Intracavity Q-Switch Hold-off-Polarisatoren oder Extracavity-Dämpfungsglieder für Nd:YAG-Laser. Auftauchen Einseitige Polarisationsstrahlteilerbeschichtung
Löschungs-Verhältnis Tp/Ts>100:1 Material UVFS für Hochleistungsanwendungen
Markieren

Optischer 56-Grad-Polarisator

,

Strahlteiler mit polarisierender Platte 56-Grad-Strahlteiler mit polarisierender Platte

,

20 ns
Hinterlass eine Nachricht
Produkt-Beschreibung

56-Grad-Platten-Polarisationsstrahlteiler, Brewster-Einfallswinkel

Überblick:

Dies56 Grad PolarisierungTellerStrahlteilerp-Polarisation übertragen und s-Polarisation reflektieren, wenn der monochromatische Strahl unter dem Brewster-Winkel (56° AOI) eintritt.



Sie sind für den Einsatz in den anspruchsvollsten Lasern ausgelegt.Aufgrund der hohen Laserzerstörschwelle werden sie als Alternative zu Glanlaser-Polarisationsprismen oder Würfel-Polarisationsstrahlteilern eingesetzt.Typische Anwendungen sind Intracavity-Q-Switch-Holdoff-Polarisatoren oder Extracavity-Dämpfungsglieder für Nd:YAG-Laser.Unser polarisierender Strahlteiler mit 56 Grad Platte kann bei einem Einfallswinkel von > 40° verwendet werden, aber die Polarisation ist am effizientesten und erscheint in einem breiten Wellenlängenbereich bei 56° AOI (Brewster-Winkel).







Allgemeine Spezifikationen der 56-Grad-PolarisationTellerStrahlteiler:

Material N-BK7, UV-Quarzglas Optischer 56-Grad-Polarisator, 20-ns-Polarisationsplatte, Strahlteiler, Brewster-Winkel 0
Maßtoleranz +0/-0,2 mm
Oberflächenqualität 60/40 kratzen und graben
Klare Blende >90%
Ebenheit <λ/8 bei 632,8 nm pro 25 mm
Parallelität <3 Bogenminuten
Extinktionsverhältnis

Tp/Ts>100:1
Übertragung Tp>95 ​​%, Ts<0,5 %
Reflexion RS > 99,5 %, RS < 5 %
Glasur

Polarisationsstrahlteilerbeschichtung auf einer Seite (AOI 56 Grad, muss im Einsatz auf optimiertes AOI abgestimmt werden)

Zweite Oberfläche unbeschichtet.
Schadensschwelle >5J/cm2, 20ns, 20Hz, @1064nm









Standardprodukte mit 56-Grad-PolarisationTellerStrahlteiler:

Artikelnummer Material

Durchmesser

(mm)

Dicke

(mm)

 Tp/Ts

Wellenlänge

(Nm)

AOI

(°)
PPB1203-266-56 UVFS 12.7 3.0 100:1 266 56
PPB2503-266-56 UVFS 25.4 3.0 100:1 266 56
PPB3003-266-56 UVFS 30.0 3.0 100:1 266 56
PPB5003-266-56 UVFS 50.8 3.0 100:1 266 56
PPB1203-355-56 UVFS 12.7 3.0 100:1 355 56
PPB2503-355-56 UVFS 25.4 3.0 100:1 355 56
PPB3003-355-56 UVFS 30.0 3.0 100:1 355 56
PPB5003-355-56 UVFS 50.8 3.0 100:1 355 56
PPB1203-532-56 N-BK7 12.7 3.0 100:1 532 56
PPB2503-532-56 N-BK7 25.4 3.0 100:1 532 56
PPB3003-532-56 N-BK7 30.0 3.0 100:1 532 56
PPB5003-532-56 N-BK7 50.8 3.0 100:1 532 56
PPB1203-1064-56 N-BK7 12.7 3.0 100:1 1064 56
PPB2503-1064-56 N-BK7 25.4 3.0 100:1 1064 56
PPB3003-1064-56 N-BK7 30.0 3.0 100:1 1064 56
PPB5003-1064-56 N-BK7 50.8 3.0 100:1 1064 56









Beschichtungsdiagrammevon 56 Grad PolarisationTellerStrahlteiler:



266nm Polarisationsplatten-Strahlteiler 56°AOI

Optischer 56-Grad-Polarisator, 20-ns-Polarisationsplatte, Strahlteiler, Brewster-Winkel 1



355nm Polarisationsplatten-Strahlteiler 56°AOI

Optischer 56-Grad-Polarisator, 20-ns-Polarisationsplatte, Strahlteiler, Brewster-Winkel 2



532nm Polarisationsplatten-Strahlteiler 56°AOI

Optischer 56-Grad-Polarisator, 20-ns-Polarisationsplatte, Strahlteiler, Brewster-Winkel 3



1064nm Polarisationsplatten-Strahlteiler 56°AOI

Optischer 56-Grad-Polarisator, 20-ns-Polarisationsplatte, Strahlteiler, Brewster-Winkel 4
