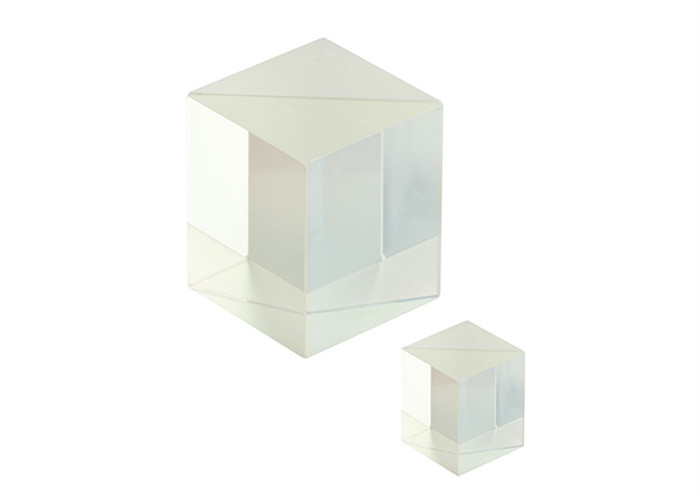

Zweikanaliger polarisierender Strahlteilerwürfel 632,8 nm AR-Beschichtung

  • Two Channel Polarizing Beam Splitter Cube 632.8nm AR Coating
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer PBST
Min Bestellmenge 1Stk
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Zweikanaliger polarisierender Strahlteilerwürfel Vorteil Hohes Extinktionsverhältnis sowohl im übertragenen als auch im reflektierten Kanal
Übertragenes Extinktionsverhältnis 1000:1 Reflektiertes Extinktionsverhältnis 200:1
Anwendungen Interferometer Glasur Polarisationsempfindliche Beschichtung auf Hypo-Oberfläche, AR-Beschichtung auf allen Ein- und Austr
Hervorheben

l Polarisierender Strahlteilerwürfel

,

Strahlteilerwürfel Zweikanal

,

Strahlteilerwürfel 632
Hinterlass eine Nachricht
Produkt-Beschreibung

Zweikanaliger polarisierender Strahlteilerwürfel

Überblick:

Der standardmäßige polarisierende Strahlteilerwürfel hat keinen großen Vorteil bezüglich des Extinktionsverhältnisses des reflektierten Kanals.Dieser zweikanalige polarisierende Strahlteilerwürfel mit unserer einzigartigen Beschichtungstechnik kann nicht nur bei übertragenen, sondern auch bei reflektierten Kanälen eine hohe Leistung erzielen.Es zeichnet sich durch eine Transmission von mehr als 97 % des p-polarisierten Strahls sowie ein hohes Extinktionsverhältnis von mehr als 1000:1 im übertragenen Kanal und 200:1 im reflektierten Kanal aus.Es wird häufig in Interferometeranwendungen verwendet.







Allgemeine Spezifikation des zweikanaligen polarisierenden Strahlteilerwürfels:

Material N-BK7
Maßtoleranz ±0,2 mm
Oberflächenqualität 40/20 kratzen und graben
Klare Blende >90%

Übertragene Wellenfrontverzerrung

 <λ/8 bei 632,8 nm pro 10 mm
Reflektierte Wellenfrontverzerrung <λ/8 bei 632,8 nm pro 10 mm
Strahlabweichung <3 Bogenminuten
Extinktionsverhältnis

Tp/Ts>1000:1

Rs/Rp > 200:1
Hauptübertragung Tp>97%
Hauptreflexion RS > 99,9 %
Glasur Polarisationsstrahlteilerbeschichtung auf der Hypotenusenfläche
AR-Beschichtung auf allen Eingangs- und Ausgangsflächen
Schadensschwelle >500mJ/cm2, 20ns, 20Hz, @1064nm



Zweikanaliger polarisierender Strahlteilerwürfel 632,8 nm AR-Beschichtung 0





Standardprodukte vonZweikanaliger polarisierender Strahlteilerwürfel:

Artikelnummer Material

Abmessungen

(mm)

Dicke

(mm)

 Tp/Ts Rs/Rp

Wellenlänge

(Nm)
PBST1212-532 N-BK7 12,7 x 12,7 12.7 >1000:1 >200:1 532
PBST2525-532 N-BK7 25,4 x 25,4 25.4 >1000:1 >200:1 532
PBST1212-633 N-BK7 12,7 x 12,7 12.7 >1000:1 >200:1 633
PBST2020-633 N-BK7 25,4 x 25,4 25.4 >1000:1 >200:1 633
PBST1212-780 N-BK7 12,7*12,7 12.7 >1000:1 >200:1 780
PBST2020-780 N-BK7 25,4 x 25,4 25.4 >1000:1 >200:1 780
PBST1212-1064 N-BK7 12,7*12,7 12.7 >1000:1 >200:1 1064
PBST2020-1064 N-BK7 25,4 x 25,4 25.4 >1000:1 >200:1 1064







Beschichtungskurven des zweikanaligen polarisierenden Strahlteilerwürfels:



532 nm Zweikanal-Hochleistung

Polarisierender Strahlteilerwürfel

Zweikanaliger polarisierender Strahlteilerwürfel 632,8 nm AR-Beschichtung 1

633 nm Zweikanal-Hochleistung

Polarisierender Strahlteilerwürfel

Zweikanaliger polarisierender Strahlteilerwürfel 632,8 nm AR-Beschichtung 2



780 nm Zweikanal-Hochleistung

Polarisierender Strahlteilerwürfel

Zweikanaliger polarisierender Strahlteilerwürfel 632,8 nm AR-Beschichtung 3





1064 nm Zweikanal-Hochleistung

Polarisierender Strahlteilerwürfel

Zweikanaliger polarisierender Strahlteilerwürfel 632,8 nm AR-Beschichtung 4







Mount-Optionen vonHochleistungs-Polarisationswürfel-Strahlteiler:

Star Optic bietet auch eine Vielzahl von Befestigungslösungen für unsere zweikanaligen polarisierenden Strahlteilerwürfel an.Informationen zu Montageoptionen und Kompatibilität finden Sie unter Optomechanische Halterungen.Wenn Sie sich nicht sicher sind, was Sie auswählen sollen, kontaktieren Sie uns bitte, wir werden mit Ihnen zusammenarbeiten, um die beste Lösung für Ihre Bedürfnisse zu finden.


Umbauten:

Polarisierender Strahlteiler

Strahlteilerwürfel

Strahlteiler mit polarisierender Platte
