Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel

  • SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer PBS
Min Bestellmenge 1Stk
Preis Negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Polarisierender Strahlteilerwürfel Material BK7- oder SF-Glas
Constructure Zwei rechtwinklige Prims zusammenzementiert Hypo-Oberfläche Polarisationsempfindliche Beschichtung
Eingangs- und Ausgangsfläche AR-beschichtet Löschungs-Verhältnis Tp/Ts>1000:1
Markieren

Optischer Polarisator aus SF-Glas

,

optischer Polarisator 45 ° Prismen

,

45 ° Prismen polarisierender Strahlteilerwürfel
Hinterlass eine Nachricht
Produkt-Beschreibung

Polarisierender Strahlteilerwürfel, BK7- und SF-Glas, Bordband mit hohem Extinktionsverhältnis

Überblick:

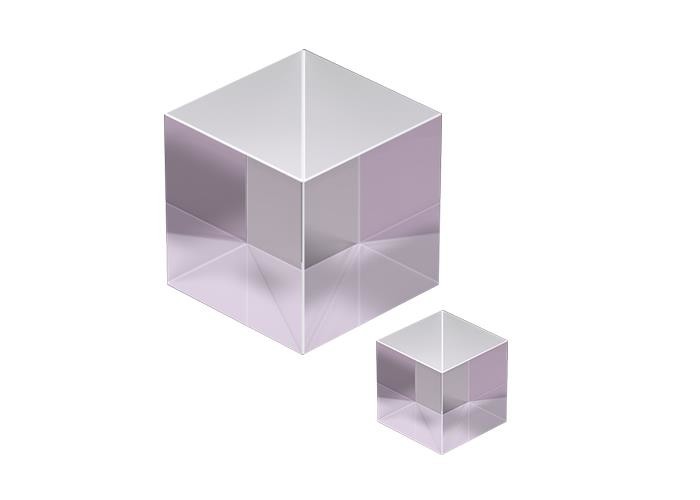

Polarisierender StrahlteilerWürfelbestehen aus zwei rechtwinkligen 45°-Prismen, die dauerhaft zusammenzementiert sind.



Die Hypotenuse ist mit einer vollständig dielektrischen, polarisationsempfindlichen Beschichtung beschichtet, die entwickelt wurde, um einen einfallenden, unpolarisierten, monochromatischen Strahl in seine S- und P-Polarisationskomponenten zu trennen. Alle Eintritts- und Austrittsflächen sind mit einer hocheffizienten, schmalbandigen Antireflexionsbeschichtung beschichtet.



Das Extinktionsverhältnis (Tp/Ts) übersteigt 1000:1 im durchgelassenen Strahl.Die beiden orthogonal polarisierten Strahlen treten im Winkel von 90° zueinander aus dem Würfel aus.







Allgemeine Spezifikation des polarisierenden Strahlteilerwürfels:

Material N-BK7, SF-Glas
Maßtoleranz ±0,2 mm
Oberflächenqualität 60/40 kratzen und graben
Klare Blende >90%

Übertragene Wellenfrontverzerrung

 <λ/4 bei 632,8 nm pro 10 mm
Strahlabweichung <3 Bogenminuten
Extinktionsverhältnis

Tp/Ts>1000:1 (Schmalband)

Tp/Ts>100:1/>1000:1 (Breitband)
Hauptübertragung

Eng: Tp>95%, Ts<1%
Breit: Tp>90%, Ts<1%
Hauptreflexion

Schmal: Rs>99% und Rp<5%
Breit: Rs>99% und Rp<10%
Glasur Polarisationsstrahlteilerbeschichtung auf der Hypotenusenfläche
AR-Beschichtung auf allen Eingangs- und Ausgangsflächen
Schadensschwelle >500mJ/cm2, 20ns, 20Hz, @1064nm



Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 0





Standardprodukte vonPolarisierender Strahlteilerwürfel:

Artikelnummer Material

Abmessungen

(mm)

Dicke

(mm)

 Tp/Ts

Wellenlänge

(Nm)
PBS1010-397 N-BK7 10x10 10 1000:1 397
PBS1212-397 N-BK7 12,7 x 12,7 12.7 1000:1 397
PBS2020-397 N-BK7 20x20 20 1000:1 397
PBS2525-397 N-BK7 25,4 x 25,4 25.4 1000:1 397
PBS1010-400-700

N-SF1

 10x10 10 1000:1 400-700
PBS1212-400-700

N-SF1

 12,7 x 12,7 12.7 1000:1 400-700
PBS2020-400-700

N-SF1

 20x20 20 1000:1 400-700
PBS2525-400-700

N-SF1

 25,4 x 25,4 25.4 1000:1 400-700
PBS1010-532 N-BK7 10x10 10 1000:1 532
PBS1212-532 N-BK7 12,7 x 12,7 12.7 1000:1 532
PBS2020-532 N-BK7 20x20 20 1000:1 532
PBS2525-532 N-BK7 25,4 x 25,4 25.4 1000:1 532
PBS1010-600-1000 N-SF1 10x10 10 1000:1 600-1000
PBS1212-600-1000 N-SF1 12,7 x 12,7 12.7 1000:1 600-1000
PBS2020-600-1000 N-SF1 20x20 20 1000:1 600-1000
PBS2525-600-1000 N-SF1 25,4 x 25,4 25.4 1000:1 600-1000
PBS1010-780 N-BK7 10x10 10 1000:1 780
PBS1212-780 N-BK7 12,7 x 12,7 12.7 1000:1 780
PBS2020-780 N-BK7 20x20 20 1000:1 780
PBS2525-780 N-BK7 25,4 x 25,4 25.4 1000:1 780
PBS1010-894 N-BK7 10x10 10 1000:1 894
PBS1212-894 N-BK7 12,7 x 12,7 12.7 1000:1 894
PBS2020-894 N-BK7 20x20 20 1000:1 894
PBS2525-894 N-BK7 25,4 x 25,4 25.4 1000:1 894
PBS1010-900-1300 N-SF1 10x10 10 1000:1 900-1300
PBS1212-900-1300 N-SF1 12,7 x 12,7 12.7 1000:1 900-1300
PBS2020-900-1300 N-SF1 20x20 20 1000:1 900-1300
PBS2525-900-1300 N-SF1 25,4 x 25,4 25.4 1000:1 900-1300
PBS1010-1064 N-BK7 10x10 10 1000:1 1064
PBS1212-1064 N-BK7 12,7 x 12,7 12.7 1000:1 1064
PBS2020-1064 N-BK7 20x20 20 1000:1 1064
PBS2525-1064 N-BK7 25,4 x 25,4 25.4 1000:1 1064
PBS1010-1200-1600 N-SF1 10x10 10 1000:1 1200-1600
PBS1212-1200-1600 N-SF1 12,7 x 12,7 12.7 1000:1 1200-1600
PBS2020-1200-1600 N-SF1 20x20 20 1000:1 1200-1600
PBS2525-1200-1600 N-SF1 25,4 x 25,4 25.4 1000:1 1200-1600







Beschichtungsdiagramme des polarisierenden Strahlteilerwürfels:





397 nm polarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 1



400–700 nm polarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 2



532 nm polarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 3



600–1000 nm polarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 4



780nmPolarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 5



894nmPolarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 6



900-1300nmPolarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 7



1064nmPolarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 8



1200-1600nmPolarisierender Strahlteilerwürfel

Optischer Polarisator aus SF-Glas, 45°-Prismen, polarisierender Strahlteilerwürfel 9









Mount-Optionen vonPolarisierender Strahlteilerwürfel:

Star Optic bietet auch eine Vielzahl von Befestigungslösungen für unsere polarisierenden Strahlteilerwürfel an.Informationen zu Montageoptionen und Kompatibilität finden Sie unter Optomechanische Halterungen.Wenn Sie sich nicht sicher sind, was Sie auswählen sollen, kontaktieren Sie uns bitte, wir werden mit Ihnen zusammenarbeiten, um die beste Lösung für Ihre Bedürfnisse zu finden.
