400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter

  • 400-1100nm Optical Glass Filters N-BK7 Reflective Neutral Density Filter
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer NDF-R
Min Bestellmenge Verhandelbar
Preis Negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Reflektierender Neutraldichtefilter (ND). Wellenlänge 400-1100nm
Beschichtungsmaterial Inconel-Beschichtung Anwendungen Niederleistungs
Substrat N-BK7, UVFS Durchmesser 25.4mm
Optische Dichte 0,1 ~ 4,0
Markieren

1100 nm optische Glasfilter

,

optische Glasfilter N-BK7

,

N-BK7 reflektierender Neutraldichtefilter
Hinterlass eine Nachricht
Produkt-Beschreibung

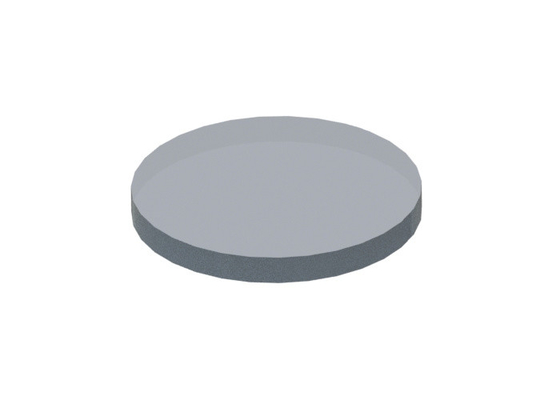

Reflektierender Neutraldichtefilter (ND).

Überblick:

Reflektierende Neutraldichtefilter (ND) bieten eine gleichmäßige Dämpfung über den breiten Spektralbereich von 400 bis 1100 nm.



Reflektierende ND-Filter bestehen aus einem N-BK7-Glas- oder UV-Quarzglassubstrat mit einer Metallbeschichtung (Inconel) auf einer Seite.Inconel ist eine metallische Legierung, die eine flache spektrale Empfindlichkeit vom UV bis zum nahen IR gewährleistet.Um die Lebensdauer von reflektierenden ND-Filtern zu verlängern, empfehlen wir die Verwendung von berührungslosen Reinigungsmethoden (z. B. Druckluft), um eine Beschädigung der Beschichtung zu vermeiden, und vermeiden Sie die Verwendung dieser Filter in feuchten Umgebungen, um Oxidation zu verhindern.



Obwohl es sich um reflektierende ND-Filter handelt, absorbiert die Inconel-Beschichtung einen Teil des einfallenden Lichts, was die Verwendung dieser Filter auf Anwendungen mit geringer Leistung beschränkt.



Um die beste Leistung zu erzielen, sollte Licht auf die Seite mit der Inconel-Beschichtung einfallen, wodurch eine Dämpfung erfolgen kann, bevor Etalon-Effekte innerhalb des Filtersubstrats auftreten.







Allgemeine Spezifikationen der reflektierenden neutralen Dichte (ND)Filter:

Material BK7, UV-Quarzglas
Maßtoleranz +0,0/-0,2 mm
Dickentoleranz ±0,2 mm
Oberflächenqualität 80/50 kratzen und graben
Klare Blende >90%
Ebenheit < 2λ bei 632,8 nm
Parallelität <5 Bogenminuten
Fase Schutz <0,5 mm x 45 °
Glasur Metallische (Inconel) reflektierende Beschichtung
OD-Toleranz OD ± 10 % bei Design-Wellenlänge







Standardprodukte mit reflektierender neutraler Dichte (ND)Filter:

PN.

Abmessungen

(mm)

Dicke

(mm)

 OD

Übertragung

(%)

Design-Wellenlänge

(Nm)
RNDF25-0.1-400-1100 25.4 2 0,1 79 400-1100nm
RNDF25-0,2-400-1100 25.4 2 0,2 63 400-1100nm
RNDF25-0,3-400-1100 25.4 2 0,3 50 400-1100nm
RNDF25-0,4-400-1100 25.4 2 0,4 40 400-1100nm
RNDF25-0,5-400-1100 25.4 2 0,5 32 400-1100nm
RNDF25-0,8-400-1100 25.4 2 0,8 16 400-1100nm
RNDF25-1.0-400-1100 25.4 2 1.0 10 400-1100nm
RNDF25-2.0-400-1100 25.4 2 2.0 1 400-1100nm
RNDF25-3.0-400-1100 25.4 2 3.0 0,1 400-1100nm
RNDF25-4.0-400-1100 25.4 2 4.0 0,01 400-1100nm







Spektrumdiagramme von ReflektivNeutraldichte (ND)Filter:



400-1100nm Reflektierender ND-Filter OD0.1

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 0



400-1100nm Reflektierender ND-Filter OD0.2

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 1



400-1100nm Reflektierender ND-Filter OD0.3

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 2



400-1100nm Reflektierender ND-Filter OD0.4

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 3



400-1100nm Reflektierender ND-Filter OD0.5

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 4



400-1100nm Reflektierender ND-Filter OD0.8

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 5



400–1100 nm reflektierender ND-Filter OD1

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 6



400–1100 nm reflektierender ND-Filter OD2

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 7



400–1100 nm reflektierender ND-Filter OD3

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 8



400–1100 nm reflektierender ND-Filter OD4

400–1100 nm optische Glasfilter N-BK7 reflektierender Neutraldichtefilter 9
