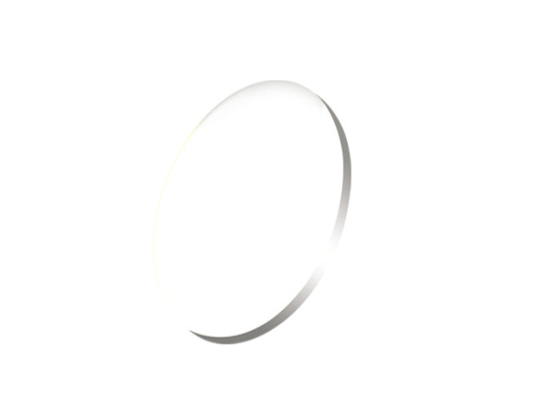

12,7 mm optische Glasfilter doppelbrechender Lyot-Filter für die Sonnenastronomie

Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer LYF
Min Bestellmenge Verhandelbar
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Lyot-Filter/doppelbrechender Filter Material Doppelbrechende Kristalle Kristallquarz, MgF2
Optische Achse parallel zur Oberflächenebene Anwendungen Sonnenastronomie
Durchmesser 12,7 mm, 25,4 mm Auftauchen Unbeschichtet, AR-Beschichtungen verfügbar
Hervorheben

12

,

7 mm optische Glasfilter

,

doppelbrechender Lyot-Filter 12

Hinterlass eine Nachricht
Produkt-Beschreibung

Lyot-Filter, doppelbrechender Filter, doppelbrechende Tuner

Überblick:

Ein Lyot-Filter (Doppelbrechungsfilter), benannt nach seinem Erfinder Bernard Lyot, ist eine Art optischer Filter, der Doppelbrechung verwendet, um ein schmales Durchlassband von übertragenen Wellenlängen zu erzeugen.Lyot-Filter werden häufig in der Astronomie verwendet, insbesondere in der Sonnenastronomie.



Lyot-Filter (doppelbrechende Tuner) zur Wellenlängenabstimmung von Lasern bestehen aus Kristallquarz (Übertragungsbereiche: 200 nm–2700 nm) oder MgF2 (Übertragungsbereiche: 150 nm–6000 nm) und ihre optische Achse kann parallel zur Oberflächenebene oder sein im individuellen Winkel.



Ein Lyot-Filter besteht aus einer oder mehreren doppelbrechenden Platten (normalerweise Quarz), wobei (bei Mehrplattenfiltern) jede Platte halb so dick ist wie die vorherige.Standarddicken von 0,5 mm bis 10 mm und Durchmesser von 12,7 mm (1/2 Zoll) und 25,4 mm (1 Zoll) sind ab Lager verfügbar.Star Optic bietet sowohl unbeschichtete als auch AR-beschichtete doppelbrechende Filter an.Diese können in Brewster-Winkel-Lyot-Filterkonfiguration (keine Fresnel-Reflexionsverluste) oder in einem kundenspezifischen Design verwendet werden.




Allgemeine Spezifikationen des Lyot-Filters (doppelbrechender Filter):

Material Kristallquarz, MgF2
Maßtoleranz +0/-0,2 mm
Dickentoleranz ±0,005 mm
Oberflächenqualität 20/10 kratzen und graben
Klare Blende >90%
Wellenfrontverzerrung <λ/8 bei 632,8 nm
Parallelität <5 Bogensekunden
Dicke T = 0,5 mm, 1 mm, 1,5 mm, 2,0 mm
Glasur Unbeschichtet, verfügbar




Standardprodukte des Lyot-Filters (doppelbrechender Filter):

Artikelnummer Material

Abmessungen
(mm)

Dicke
(mm)

LYF12-0.5 Kristallquarz 12.7 0,5
LYF12-1 Kristallquarz 12.7 1
LYF12-2 Kristallquarz 12.7 2
LYF12-4 Kristallquarz 12.7 4
LYF25-0,5 Kristallquarz 25.4 0,5
LYF25-1 Kristallquarz 25.4 1
LYF25-2 Kristallquarz 25.4 2
LYF25-4 Kristallquarz 25.4 4
