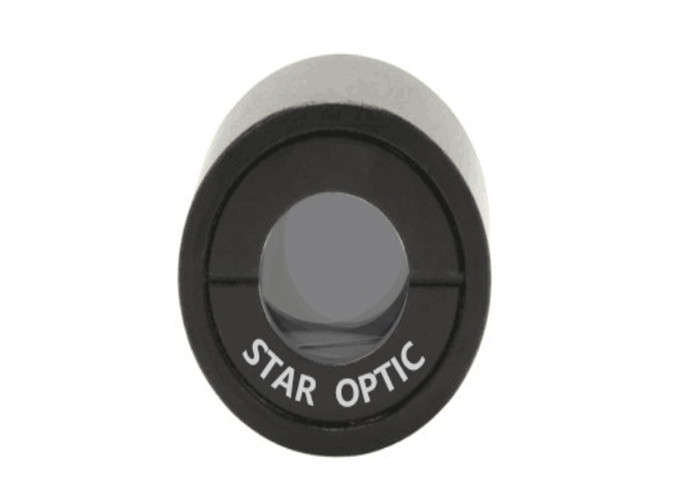

Calcit YVO4 Optischer Polarisator Glan Taylor 3000nm Für VIS-IR

Überblick:

EINGlan-Taylor-Prismareflektiert s-polarisiertes Licht an einem internen Luftspalt und lässt nur die p-polarisierte Komponente durch.Die optischen Achsen stehen senkrecht in der Diagrammebene.

Ein Glan-Taylor-Prisma ist eine Art Prisma, das als Polarisator oder polarisierender Strahlteiler verwendet wird.Es ist eine der häufigsten Arten von modernen Polarisationsprismen.

Das Prisma besteht aus zwei rechtwinkligen Prismen aus Calcit (350-2300nm) oder a-BBO (220-3000nm) oder YVO4 (500-4000nm) auf ihren langen Flächen mit einem Luftspalt.Die optischen Achsen der Calcitkristalle sind parallel zur Reflexionsebene ausgerichtet.Die Totalreflexion von s-polarisiertem Licht am Luftspalt stellt sicher, dass nur p-polarisiertes Licht von der Vorrichtung übertragen wird.Da der Einfallswinkel an der Lücke ziemlich nahe am Brewster-Winkel liegen kann, wird die unerwünschte Reflexion von p-polarisiertem Licht reduziert, wodurch das Glan-Taylor-Prisma eine bessere Übertragung erhält.Beachten Sie, dass der durchgelassene Strahl vollständig polarisiert ist, der reflektierte Strahl jedoch nicht.Die Seiten des Kristalls können poliert werden, damit der reflektierte Strahl austreten kann, oder geschwärzt werden, um ihn zu absorbieren.Letzteres reduziert unerwünschte Fresnel-Reflexion des zurückgewiesenen Strahls.

Allgemeine Spezifikationen des Glay-Taylor-Polarisators:

Standardprodukte vonGlay-Taylor-Polarisator:
