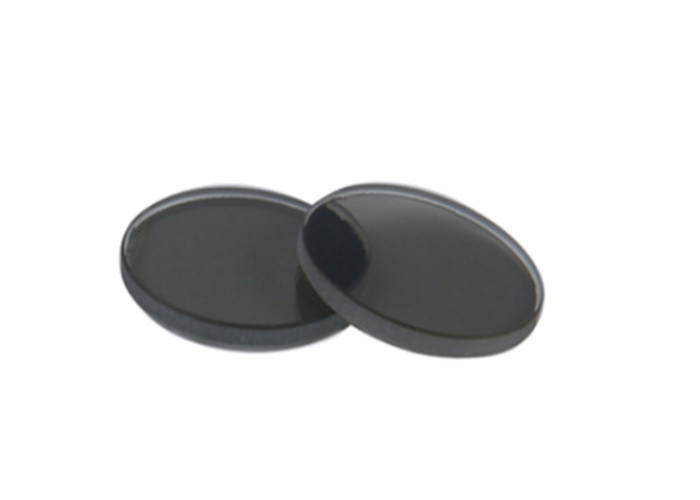

B270 Optischer Polarisator 700 nm Dichroitischer Folienpolarisator Linear polarisierter Strahl

Überblick:

Dichroitischer Filmfolien-Polarisator mit einer dichroitischen Filmfolie, die zwischen zwei Schutzglasplatten geklebt ist.Wenn ein natürlicher Strahl durch das dichroitische Filmblatt läuft, wird die zurückgewiesene Polarisation stark absorbiert, während die durchgelassene Polarisation mit einer schwachen Absorption durchgelassen wird, wodurch sie verwendet werden können, um einen zufällig polarisierten Strahl in einen linear polarisierten Strahl umzuwandeln.

Im Vergleich zu polarisierenden Prismen bieten diese dichroitischen Folienpolarisatoren eine viel größere Größe und einen akzeptablen Winkel von >20 Grad.

Diese dichroitischen 400-700-nm-Folienpolarisatoren bieten ein viel höheres Extinktionsverhältnis von 1000:1 und einen akzeptablen Winkel von > 20 Grad als Strahlteiler mit polarisierenden Platten im gleichen Wellenlängenbereich, mit der Ausnahme, dass sie nur in Anwendungen mit geringer Leistung eingesetzt werden können.

Allgemeine Spezifikationen des dichroitischen Folienpolarisators:

Substratmaterial	BK7 oder B270
Maßtoleranz	+0/-0,2 mm
Dicke	etwa 2,5 mm
Oberflächenqualität	60/40 kratzen und graben
Klare Blende	>90%
Akzeptabler Winkel	>20 Grad
Arbeitswellenlänge	400-700nm
Extinktionsverhältnis	>1000:1
Einzelübertragung für parallel polarisierten Strahl	>70 % bei 632,8 nm
Glasur	Nein
Schadensschwelle	>10 W/cm2 Kontinuierlich Pass >1W/cm2 Kontinuierlicher Block

Standardprodukte des dichroitischen Folienpolarisators:

Beschichtungsdiagramme des dichroitischen Folienpolarisators:
