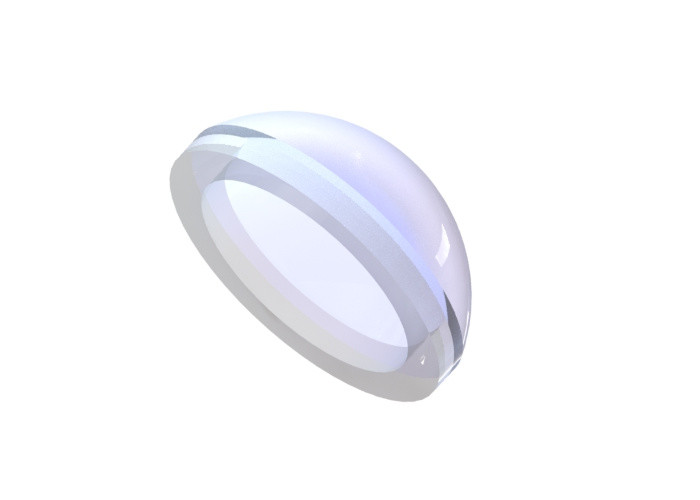

Saphir-Kugelglaslinse 25,4 mm

  • Sapphire Spherical Glass Lens 25.4mm
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer Männer
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname N-BK7 Positive Meniskuslinse Substrat N-BK7
Verwendungszweck sphärische Aberration minimieren Form Konvex-konkave Oberfläche
Größe 1 Zoll, 2 Zoll Oberflächenveredlung N < 3 (0,5) bei 632,8 nm
Hervorheben

Saphir-Kugelglaslinse

,

positive Meniskuslinse Saphir

,

Kugelglaslinse 25
Hinterlass eine Nachricht
Produkt-Beschreibung

Positive Meniskuslinse, N-BK7, Linse mit geringer sphärischer Aberration

Überblick:

Positive Meniskuslinsen (konvex-konkav).wurden entwickelt, um die sphärische Aberration zu minimieren.Bei Verwendung in Kombination mit einer anderen Linse verkürzt eine positive Meniskuslinse die Brennweite und erhöht die numerische Apertur (NA) des Systems, ohne eine signifikante sphärische Aberration einzuführen.Bei Verwendung zum Fokussieren eines kollimierten Strahls sollte die konvexe Seite der Linse der Quelle zugewandt sein, um die sphärische Aberration zu minimieren.Star Optic bietet positive Meniskuslinsen in einer Vielzahl von Substraten und Antireflexbeschichtungsoptionen.



Saphir-Kugelglaslinse 25,4 mm 0







Allgemeine Spezifikationen der positiven Meniskuslinse N-BK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saphir Saphir-Kugelglaslinse 25,4 mm 1
Design-Wellenlänge 546,1 nm
Ebenheit der Oberfläche N < 3 (0,5) bei 632,8 nm
Oberflächenqualität 60/40 Scratch-Dig
Durchmessertoleranz +0/-0,2 mm
Dickentoleranz ±0,2 mm
Zentrierung <3 Bogenminuten
Brennweitentoleranz ±2%
Klare Blende >90%
Fase Schutz <0,5 mm x 45 °







Standardprodukte vonN-BK7Positive Meniskuslinse:

Teile-Nr. Material

D

(mm)

F

(mm)

R1

(mm)

R2

(mm)

Tc

(mm)

Te

(mm)

Fb

(mm)
PMEND25F50 N-BK7 25.4 50 20.58 90 6 2.5 45
PMEND25F100 N-BK7 25.4 100 32.1 82.2 3.6 2 95.9
PMEND25F125 N-BK7 25.4 125 40.6 106.9 3.3 2 121.2
PMEND25F150 N-BK7 25.4 150 49.1 131.6 3.1 2 146.3
PMEND25F200 N-BK7 25.4 200 66.2 182.2 2.8 2 196.5
PMEND25F300 N-BK7 25.4 300 100.9 288.2 2.5 2 296.5
PMEND25F500 N-BK7 25.4 500 123.9 235 3.5 3.2 495.4
PMEND50F100 N-BK7 50.8 100 30.3 65.8 9.7 1.1 88.8
PMEND50F150 N-BK7 50.8 150 47.9 119.3 7.3 2.7 141.7
PMEND50F200 N-BK7 50.8 200 65.2 171.6 6.2 2.9 192.9
PMEND50F250 N-BK7 50.8 250 82.5 224.7 5.5 2.9 243.5
PMEND50F300 N-BK7 50.8 300 100.1 279.1 5.1 3 293.8







Beschichtungsoptionen OfN-BK7Positive Meniskuslinse:

Die über dem Standard liegenden positiven Meniskuslinsen von Star Optic sind unbeschichtet.Um die Lichtmenge zu reduzieren, die von jeder Oberfläche der Linse reflektiert wird, sind auch Antireflexionsbeschichtungen einschließlich Singer-Layer MgF2, Mehrschicht-AR-Beschichtung, Breitband-Mehrschicht-AR-Beschichtung und Dual-Wellenlängen-AR-Beschichtung erhältlich.



Einschichtige MgF2-Beschichtung Mehrschichtige Antireflexbeschichtung
Saphir-Kugelglaslinse 25,4 mm 2 Saphir-Kugelglaslinse 25,4 mm 3



Bordband-Antireflexbeschichtung



Antireflexbeschichtung mit zwei Wellenlängen
Saphir-Kugelglaslinse 25,4 mm 4 Saphir-Kugelglaslinse 25,4 mm 5






Befestigungsmöglichkeiten für positive Meniskuslinse:

Die über dem Standard liegenden positiven Meniskuslinsen von Star Optic sind nicht montiert.Wir können jedoch für unsere Objektive eine feste und eine verstellbare Fassung anbieten.



Feste Objektivhalterung



Saphir-Kugelglaslinse 25,4 mm 6



Saphir-Kugelglaslinse 25,4 mm 7

Einstellbare Objektivhalterung



Saphir-Kugelglaslinse 25,4 mm 8



Saphir-Kugelglaslinse 25,4 mm 9







Passen Sie Ihr eigenes Objektiv an:

Sie haben Ihre volle Designfreiheit und wir sind in der Lage, mit komplexen Designs zu arbeiten, um Ihnen genau das zu liefern, was Sie brauchen, einschließlich optisches Design, mechanisches Design und optisches Beschichtungsdesign.



Zemax Design

Saphir-Kugelglaslinse 25,4 mm 10

Zemax Design

Saphir-Kugelglaslinse 25,4 mm 11



Solidworks-Design

Saphir-Kugelglaslinse 25,4 mm 12



Dünnschichtbeschichtungsdesign

Saphir-Kugelglaslinse 25,4 mm 13
