Produktdetails
Produktname N-BK7 Plankonkave (PCV) sphärische Linse Substrat N-BK7
Anwendungen Bildverkleinerung oder Lichtstreuung Verwendungszweck Divergieren eines kollimierten Strahls
AUSSEHEN Eine flache und eine nach innen gewölbte Oberfläche Auftauchen N < 3 (0,5) bei 632,8 nm
Hervorheben

Plano sphärische Linse divergieren kollimierter Strahl

,

plano sphärische Linse N-SF11

,

konkave sphärische Linse N-SF11

Hinterlass eine Nachricht
Produkt-Beschreibung

Plankonkave (PCV) sphärische Linse, N-BK7, divergierender kollimierter Strahl

Überblick:

Plankonkave (PCV) Linse hat eine flache und eine nach innen gekrümmte Oberfläche.PCV-Linsen haben eine negative Brennweite, divergieren einen kollimierten Strahl von einem virtuellen Fokus und werden üblicherweise zur Bildverkleinerung oder zum Streuen von Licht verwendet.Star Optic bietet plankonkave Linsen aus N-BK7, N-SF11, UV-Quarzglas, Calciumfluorid, Zinkselenid usw.

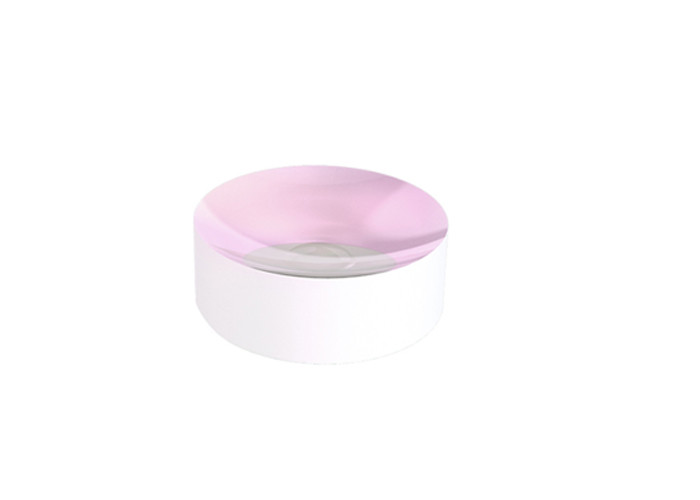

N-SF11 Konkave, plano-sphärische Linse, divergierender, kollimierter Strahl 0





Allgemeine Spezifikationen der sphärischen Linse N-BK7 Plano Concave (PCV):

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saphir N-SF11 Konkave, plano-sphärische Linse, divergierender, kollimierter Strahl 1
Design-Wellenlänge 546,1 nm
Ebenheit der Oberfläche N < 3 (0,5) bei 632,8 nm
Oberflächenqualität 60/40 Scratch-Dig
Durchmessertoleranz +0/-0,2 mm
Dickentoleranz ±0,2 mm
Zentrierung <3 Bogenminuten
Brennweitentoleranz ±2%
Klare Blende >90%
Fase Schutz <0,5 mm x 45 °







Standardprodukte Plankonkave (PCV) sphärische Linse N-BK7:

Teile-Nr. Material D
(mm)
f
(mm)
R1
(mm)
Tc
(mm)
Te
(mm)
PCVD12F-25 N-BK7 12.7 -25.4 13.18 2 3.6
PCVD12F-30 N-BK7 12.7 -30 15.56 2 3.4
PCVD12F-40 N-BK7 12.7 -40 20.75 2 3
PCVD12F-50 N-BK7 12.7 -50 25.94 2 2.8
PCVD12F-75 N-BK7 12.7 -75 38.9 2 2.5
PCVD12F-100 N-BK7 12.7 -100 51.87 2 2.4
PCVD12F-150 N-BK7 12.7 -150 77.81 2 2.3
PCVD12F-200 N-BK7 12.7 -200 103.74 2 2.2
PCVD12F-250 N-BK7 12.7 -250 129,68 2 2.2
PCVD12F-300 N-BK7 12.7 -300 155.62 2 2.1
PCVD12F-500 N-BK7 12.7 -500 259.36 2 2.1
PCVD12F-1000 N-BK7 12.7 -1000 518.72 2 2.1
PCVD12F-2000 N-BK7 12.7 -2000 1037.44 2 2.1
PCVD25F-25 N-BK7 25.4 -25.4 13.18 2 11.7
PCVD25F-30 N-BK7 25.4 -30 15.56 2 8.6
PCVD25F-40 N-BK7 25.4 -40 20.75 2 6.3
PCVD25F-50 N-BK7 25.4 -50 25.94 2 5.3
PCVD25F-75 N-BK7 25.4 -75 38.9 2 4.1
PCVD25F-100 N-BK7 25.4 -100 51.87 2 3.6
PCVD25F-150 N-BK7 25.4 -150 77.81 2 3
PCVD25F-200 N-BK7 25.4 -200 103.74 2 2.8
PCVD25F-250 N-BK7 25.4 -250 129,68 2 2.6
PCVD25F-300 N-BK7 25.4 -300 155.62 2 2.5
PCVD25F-500 N-BK7 25.4 -500 259.36 2 2.3
PCVD25F-1000 N-BK7 25.4 -1000 518.72 2 2.2
PCVD25F-2000 N-BK7 25.4 -2000 1037.44 2 2.1
PCVD38F-50 N-BK7 38.1 -50 25.94 3 11.3
PCVD38F-75 N-BK7 38.1 -75 38.9 3 7
PCVD38F-100 N-BK7 38.1 -100 51.87 3 6.6
PCVD38F-150 N-BK7 38.1 -150 77.81 3 5.4
PCVD38F-200 N-BK7 38.1 -200 103.74 3 4.8
PCVD38F-250 N-BK7 38.1 -250 129,68 3 4.4
PCVD38F-300 N-BK7 38.1 -300 155.62 3 4.2
PCVD38F-500 N-BK7 38.1 -500 259.36 3 3.7
PCVD38F-1000 N-BK7 38.1 -1000 518.72 3 3.4
PCVD38F-2000 N-BK7 38.1 -2000 1037.44 3 3.2
PCVD50F-100 N-BK7 50.8 -100 51.87 3 9.6
PCVD50F-150 N-BK7 50.8 -150 77.81 3 7.3
PCVD50F-200 N-BK7 50.8 -200 103.74 3 6.2
PCVD50F-250 N-BK7 50.8 -250 129,68 3 5.5
PCVD50F-300 N-BK7 50.8 -300 155.62 3 5.1
PCVD50F-500 N-BK7 50.8 -500 259.36 3 4.2
PCVD50F-1000 N-BK7 50.8 -1000 518.72 3 3.6
PCVD50F-2000 N-BK7 50.8 -2000 1037.44 3 3.3







Beschichtungsoptionen der sphärischen Linse N-BK7 Plano Concave (PCV):

Die über dem Standard liegenden plankonkaven Linsen von Star Optic sind unbeschichtet.Um die Lichtmenge zu reduzieren, die von jeder Oberfläche der Linse reflektiert wird, sind auch Antireflexionsbeschichtungen einschließlich Singer-Layer MgF2, Mehrschicht-AR-Beschichtung, Breitband-Mehrschicht-AR-Beschichtung und Dual-Wellenlängen-AR-Beschichtung erhältlich.



Einschichtige MgF2-Beschichtung Mehrschichtige Antireflexbeschichtung
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Bordband-Antireflexbeschichtung



Antireflexbeschichtung mit zwei Wellenlängen

Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Montageoptionen für sphärische Plankonkav (PCV)-Linse:

Die über dem Standard liegenden plankonkaven Linsen von Star Optic sind nicht montiert.Wir können jedoch für unsere Objektive eine feste und eine verstellbare Fassung anbieten.



Feste Objektivhalterung



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Einstellbare Objektivhalterung



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Passen Sie Ihr eigenes Objektiv an:

Sie haben Ihre volle Designfreiheit und wir sind in der Lage, mit komplexen Designs zu arbeiten, um Ihnen genau das zu liefern, was Sie brauchen, einschließlich optisches Design, mechanisches Design und optisches Beschichtungsdesign.



Zemax Design

Positive Meniscus Lenses 9

Zemax Design

Positive Meniscus Lenses 10



Solidworks-Design

Positive Meniscus Lenses 11



Dünnschichtbeschichtungsdesign

Positive Meniscus Lenses 12
