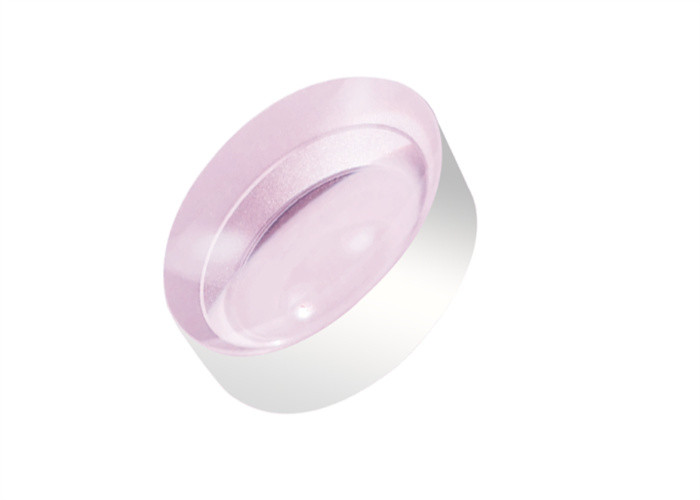

Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse

  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer DCV
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname N-BK7 Doppelt konkave (bikonkave) sphärische Linse Substrat N-BK7
Verwendungszweck Bildreduzierung und Lichtstreuung Wellenlängenbereich UV, VIS und IR
Bilden zwei konkave Flächen Feature Negative Brennweite
Hervorheben

Spread Light Dünne sphärische Linse

,

Double Concave Lens Spread Light

,

Double Concave Lens Ge
Hinterlass eine Nachricht
Produkt-Beschreibung

Doppelt konkave (bikonkave) sphärische Linse, N-BK7, Streulicht

Überblick:

Doppelt konkave (DCV) Linse, auch bikonkave Linse genannt,hat zwei nach innen gekrümmte Flächen.Sie haben eine negative Brennweite und werden am besten verwendet, um einen konvergierenden Strahl zu divergieren.Doppelkonkavlinsen könnendivergieren einen kollimierten Strahl zu einem virtuellen Fokus und werden allgemein verwendetzur Bildverkleinerung und zur Lichtstreuung.Star Optic bietet doppelt konkave Linsen in einer Vielzahl von Substraten und Antireflexbeschichtungsoptionen.



Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse 0







Allgemeine Spezifikationen N-BK7 Double Concave (DCV) sphärische Linse:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saphir Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse 1
Design-Wellenlänge 546,1 nm
Ebenheit der Oberfläche N < 3 (0,5) bei 632,8 nm
Oberflächenqualität 60/40 Scratch-Dig
Durchmessertoleranz +0/-0,2 mm
Dickentoleranz ±0,2 mm
Zentrierung <3 Bogenminuten
Brennweitentoleranz ±2%
Klare Blende >90%
Fase Schutz <0,5 mm x 45 °







Standardprodukte N-BK7 Double Concave (DCV) sphärische Linse:

Teile-Nr. Material D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCVD12F-50 N-BK7 12.7 -50 52.17 52.17 2.8 2
DCVD12F-75 N-BK7 12.7 -75 78.08 78.08 2.5 2
DCVD12F-100 N-BK7 12.7 -100 104 104 2.4 2
DCVD12F-125 N-BK7 12.7 -125 129,91 129,91 2.3 2
DCVD12F-150 N-BK7 12.7 -150 155.83 155.83 2.3 2
DCVD12F-200 N-BK7 12.7 -200 207.66 207.66 2.2 2
DCVD12F-250 N-BK7 12.7 -250 259.49 259.49 2.2 2
DCVD12F-300 N-BK7 12.7 -300 311.32 311.32 2.1 2
DCVD12F-500 N-BK7 12.7 -500 518.63 518.63 2.1 2
DCVD12F-1000 N-BK7 12.7 -1000 1036.92 1036.92 2.1 2
DCVD25F-50 N-BK7 25.4 -50 52.17 52.17 2 5.1
DCVD25F-75 N-BK7 25.4 -75 78.08 78.08 2 4.1
DCVD25F-100 N-BK7 25.4 -100 104 104 2 3.6
DCVD25F-125 N-BK7 25.4 -125 129,92 129,92 2 3.2
DCVD25F-150 N-BK7 25.4 -150 155.83 155.83 2 3
DCVD25F-200 N-BK7 25.4 -200 207.66 207.66 2 2.8
DCVD25F-250 N-BK7 25.4 -250 259.49 259.49 2 2.6
DCVD25F-300 N-BK7 25.4 -300 311.32 311.32 2 2.5
DCVD25F-500 N-BK7 25.4 -500 518.63 518.63 2 2.3
DCVD25F-1000 N-BK7 25.4 -1000 1036.92 1036.92 2 2.2







Beschichtungsoptionen OfN-BK7Doppelt konkave (DCV) sphärische Linse:

Die über dem Standard liegenden doppelt konkaven sphärischen Linsen von Star Optic sind unbeschichtet.Um die Lichtmenge zu reduzieren, die von jeder Oberfläche der Linse reflektiert wird, sind auch Antireflexionsbeschichtungen einschließlich Singer-Layer MgF2, Mehrschicht-AR-Beschichtung, Breitband-Mehrschicht-AR-Beschichtung und Dual-Wellenlängen-AR-Beschichtung erhältlich.



Einschichtige MgF2-Beschichtung Mehrschichtige Antireflexbeschichtung
Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse 2 Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse 3



Bordband-Antireflexbeschichtung



Antireflexbeschichtung mit zwei Wellenlängen
Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse 4 Spread Light dünne sphärische Linse aus ge-Material, doppelte konkave Linse 5







Befestigungsmöglichkeiten fürDoppelt konkav (DCV) SphärischLinse:

Die über dem Standard liegenden doppelt konkaven sphärischen Linsen von Star Optic sind nicht montiert.Wir können jedoch für unsere Objektive eine feste und eine verstellbare Fassung anbieten.



Feste Objektivhalterung



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Einstellbare Objektivhalterung



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Passen Sie Ihr eigenes Objektiv an:

Sie haben Ihre volle Designfreiheit und wir sind in der Lage, mit komplexen Designs zu arbeiten, um Ihnen genau das zu liefern, was Sie brauchen, einschließlich optisches Design, mechanisches Design und optisches Beschichtungsdesign.



Zemax Design

Positive Meniscus Lenses 9

Zemax Design

Positive Meniscus Lenses 10



Solidworks-Design

Positive Meniscus Lenses 11



Dünnschichtbeschichtungsdesign

Positive Meniscus Lenses 12
