Produktname Plankonvexe (PCX) sphärische Linse N-BK7 Material N-BK7
Anwendungen Emitter, Detektoren, Laser und Faseroptik. Größe 12,7 mm, 25,4 mm, 50,8 mm
Feature Plano-konvexe sphärische Oberflächenqualität 60/40 kratzen und graben
Hervorheben

N-BK7 konvexe sphärische Linse

,

konvexe sphärische Linse

,

die Licht fokussiert

Hinterlass eine Nachricht
Produkt-Beschreibung

Plankonvexe (PCX) sphärische Linse, N-BK7, Fokussierlicht

Überblick:

Plankonvexe (PCX) Linsen haben eine positive Brennweite, können einen kollimierten Strahl fokussieren oder Licht von einer Punktquelle kollimieren, was sie ideal zum Sammeln und Fokussieren von Licht in Bildgebungsanwendungen macht.Star Optic bietet plankonvexe Linsen aus RoHS-konformem N-BK7, UV-Quarzglas, N-SF11, CaF2, Si, Ge, ZnSe und Saphir.Unsere plankonvexen Linsen werden auch in Anwendungen mit Emittern, Detektoren, Lasern und Faseroptiken eingesetzt.

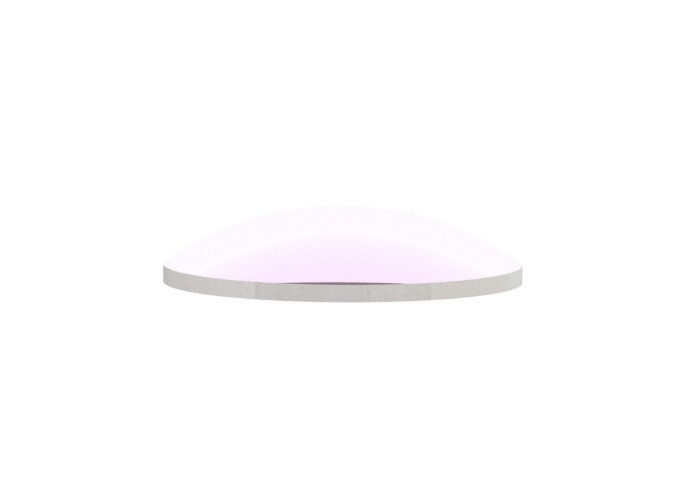

N-BK7 Konvexe sphärische Linse 0







Allgemeine Spezifikationen der sphärischen Linse N-BK7 Plankonvex (PCX):

Material N-BK7 N-BK7 Konvexe sphärische Linse 1
Design-Wellenlänge 546,1 nm
Ebenheit der Oberfläche N < 3 (0,5) bei 632,8 nm
Oberflächenqualität 60/40 Scratch-Dig
Durchmessertoleranz +0/-0,2 mm
Dickentoleranz ±0,2 mm
Zentrierung <3 Bogenminuten
Brennweitentoleranz ±2%
Klare Blende >90%
Fase Schutz <0,5 mm x 45 °







Standardprodukte der sphärischen Linse N-BK7 Plano Convex (PCX):

Teile-Nr. Material D
(mm)
f
(mm)
R1
(mm)
Tc
(mm)
Te
(mm)
PCXD12F25 N-BK7 12.7 25.4 13.18 3.6 2
PCXD12F30 N-BK7 12.7 30 15.56 3.4 2
PCXD12F40 N-BK7 12.7 40 20.75 3 2
PCXD12F50 N-BK7 12.7 50 25.94 2.8 2
PCXD12F75 N-BK7 12.7 75 38.9 2.5 2
PCXD12F100 N-BK7 12.7 100 51.87 2.4 2
PCXD12F150 N-BK7 12.7 150 77.81 2.3 2
PCXD12F200 N-BK7 12.7 200 103.74 2.2 2
PCXD12F250 N-BK7 12.7 250 129,68 2.2 2
PCXD12F300 N-BK7 12.7 300 155.62 2.1 2
PCXD12F500 N-BK7 12.7 500 259.36 2.1 2
PCXD12F1000 N-BK7 12.7 1000 518.72 2.1 2
PCXD12F2000 N-BK7 12.7 2000 1037.44 2.1 2
PCXD25F25 N-BK7 25.4 25.4 13.18 11.7 2
PCXD25F30 N-BK7 25.4 30 15.56 8.6 2
PCXD25F40 N-BK7 25.4 40 20.75 6.3 2
PCXD25F50 N-BK7 25.4 50 25.94 5.3 2
PCXD25F75 N-BK7 25.4 75 38.9 4.1 2
PCXD25F100 N-BK7 25.4 100 51.87 3.6 2
PCXD25F150 N-BK7 25.4 150 77.81 3 2
PCXD25F200 N-BK7 25.4 200 103.74 2.8 2
PCXD25F250 N-BK7 25.4 250 129,68 2.6 2
PCXD25F300 N-BK7 25.4 300 155.62 2.5 2
PCXD25F500 N-BK7 25.4 500 259.36 2.3 2
PCXD25F1000 N-BK7 25.4 1000 518.72 2.2 2
PCXD25F2000 N-BK7 25.4 2000 1037.44 2.1 2
PCXD38F50 N-BK7 38.1 50 25.94 11.3 3
PCXD38F75 N-BK7 38.1 75 38.9 7 3
PCXD38F100 N-BK7 38.1 100 51.87 6.6 3
PCXD38F150 N-BK7 38.1 150 77.81 5.4 3
PCXD38F200 N-BK7 38.1 200 103.74 4.8 3
PCXD38F250 N-BK7 38.1 250 129,68 4.4 3
PCXD38F300 N-BK7 38.1 300 155.62 4.2 3
PCXD38F500 N-BK7 38.1 500 259.36 3.7 3
PCXD38F1000 N-BK7 38.1 1000 518.72 3.4 3
PCXD38F2000 N-BK7 38.1 2000 1037.44 3.2 3
PCXD50F100 N-BK7 50.8 100 51.87 9.6 3
PCXD50F150 N-BK7 50.8 150 77.81 7.3 3
PCXD50F200 N-BK7 50.8 200 103.74 6.2 3
PCXD50F250 N-BK7 50.8 250 129,68 5.5 3
PCXD50F300 N-BK7 50.8 300 155.62 5.1 3
PCXD50F500 N-BK7 50.8 500 259.36 4.2 3
PCXD50F1000 N-BK7 50.8 1000 518.72 3.6 3
PCXD50F2000 N-BK7 50.8 2000 1037.44 3.3 3







Beschichtungsoptionen der sphärischen Linse N-BK7 Plano Convex (PCX):

Die über dem Standard liegenden plankonvexen Linsen von Star Optic sind unbeschichtet.Um die Lichtmenge zu reduzieren, die von jeder Oberfläche der Linse reflektiert wird, sind auch Antireflexionsbeschichtungen einschließlich Singer-Layer MgF2, Mehrschicht-AR-Beschichtung, Breitband-Mehrschicht-AR-Beschichtung und Dual-Wellenlängen-AR-Beschichtung erhältlich.



Einschichtige MgF2-Beschichtung Mehrschichtige Antireflexbeschichtung
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Bordband-Antireflexbeschichtung



Antireflexbeschichtung mit zwei Wellenlängen

Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Montageoptionen für sphärische Plankonvexlinsen (PCX):

Die über dem Standard stehenden plankonvexen Linsen von Star Optic sind nicht montiert.Wir können jedoch für unsere Objektive eine feste und eine verstellbare Fassung anbieten.



Feste Objektivhalterung



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Einstellbare Objektivhalterung



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Passen Sie Ihr eigenes Objektiv an:

Sie haben Ihre volle Designfreiheit und wir sind in der Lage, mit komplexen Designs zu arbeiten, um Ihnen genau das zu liefern, was Sie brauchen, einschließlich optisches Design, mechanisches Design und optisches Beschichtungsdesign.



Zemax Design

Positive Meniscus Lenses 9

Zemax Design

Positive Meniscus Lenses 10



Solidworks-Design

Positive Meniscus Lenses 11



Dünnschichtbeschichtungsdesign

Positive Meniscus Lenses 12
