λ/4-Viertel-Wellenplatten nullter Ordnung

Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer WPF
Min Bestellmenge 1Stk
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Echte λ/4-Viertelwellenplatte nullter Ordnung Verzögerung Viertelwelle (λ/4)
Verwendungszweck Zirkulare aus linearer Polarisation erzeugen oder umgekehrt Anwendungen bildgebende Systeme
Vorteil Temperaturunempfindlich Glasur AR-beschichtet auf beiden Seiten
Hervorheben

Λ/4 Quarte Verzögerungsplatten nullter Ordnung

,

Optische Verzögerungsplatte Λ/4 Quarte

,

AR-beschichtete Verzögerungsplatten nullter Ordnung

Hinterlass eine Nachricht
Produkt-Beschreibung

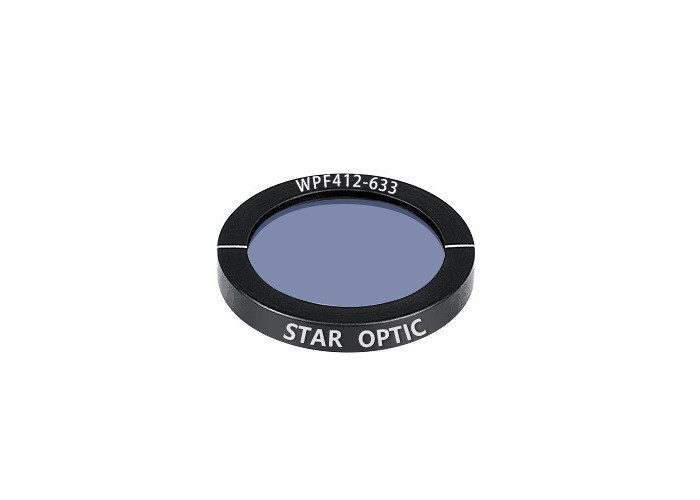

Echte λ/4-Viertelwellenplatte nullter Ordnung, großer Feldwinkel, für bildgebende Systeme

Überblick:

Im Vergleich zu normalen Verzögerungsplatten nullter Ordnung mit zwei Platten, die eine relativ größere Dicke haben, die den Feldwinkel reduziert, bestehen die echten Verzögerungsplatten nullter Ordnung aus einer sehr dünnen Platte oder sind mit einem BK7-Substrat verkittet, das den bestmöglichen Feldwinkel, Temperatur und Wellenlängenleistung.


Wenn der Winkel zwischen dem elektrischen Feldvektor des linear polarisierten einfallenden Strahls und der Retarder-Hauptebene der Viertelwellenplatte 45° beträgt, ist der austretende Strahl zirkular polarisiert.Wenn eine Viertelwellenplatte doppelt durchlaufen wird, beispielsweise durch Spiegelreflexion, wirkt sie als Halbwellenplatte und dreht die Polarisationsebene um einen bestimmten Winkel.Viertelwellenplatten werden verwendet, um eine zirkulare von einer linearen Polarisation oder umgekehrt zu erzeugen, sowie für die Ellipsometrie, das optische Pumpen, das Unterdrücken unerwünschter Reflexionen und die optische Isolierung.

Eine echte Wellenplatte nullter Ordnung ist auch ein idealer Fall einer optischen Wellenplatte für Anwendungen, bei denen ein großer Feldwinkel erforderlich ist, wie z. B. Bildgebungssysteme.


Hauptmerkmale vonEchte Wellenplatte nullter Ordnung:

  • Großwinkelakzeptanz
  • Temperaturunempfindlich
  • Breite spektrale Bandbreite



Allgemeine Spezifikationen der echten λ/4-Viertelwellenplatte nullter Ordnung:

Material Kristalliner Quarz + BK7
Maßtoleranz +0,0/-0,2 mm
Oberflächenqualität 20/10 kratzen und graben
Klare Blende >90% zentraler Bereich
Wellenfrontverzerrung <λ/8 bei 632,8 nm
Parallelität <1 Bogensekunde
Verzögerungstoleranz <λ/300
Standardwelle

Viertelwelle (λ/4)

Glasur Beide Seiten AR-beschichtet, R<0,25 % pro Fläche bei zentraler Wellenlänge
Schadensschwelle >500mJ/cm2, 20 ns, 20 Hz bei 1064 nm




Standardprodukte vonEchte Nullordnungλ/4 Viertelwellenplatte:

Artikelnummer Typ

Durchmesser
(mm)

Verzögerung
(λ)

Wellenlänge
(Nm)

Klare Blende
(mm)

WPF412-633 Zementiert 12.7 λ/4 633 11.5
WPF425-633 Zementiert 25.4 λ/4 633 22.9
WPF412-780 Zementiert 12.7 λ/4 780 11.5
WPF425-780 Zementiert 25.4 λ/4 780 22.9
WPF412-795 Zementiert 12.7 λ/4 795 11.5
WPF425-795 Zementiert 25.4 λ/4 795 22.9
WPF412-852 Zementiert 12.7 λ/4 852 11.5
WPF425-852 Zementiert 25.4 λ/4 852 22.9
WPF412-894 Zementiert 12.7 λ/4 894 11.5
WPF425-894 Zementiert 25.4 λ/4 894 22.9
WPF412-1310 Zementiert 12.7 λ/4 1310 11.5
WPF425-1310 Zementiert 25.4 λ/4 1310 22.9
WPF412-1550 Zementiert 12.7 λ/4 1550 11.5
WPF425-1550 Zementiert 25.4 λ/4 1550 22.9




Verzögerungsdiagramm vonEchte Wellenplatte nullter Ordnung:


633 nm Ture-Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 0

780 nm Ture-Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 1

795 nm Ture-Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 2

852 nm Ture-Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 3

894 nm Ture-Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 4

1310 nm Ture-Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 5

1550 nm Wellenplatte nullter Ordnung
λ/4-Viertel-Wellenplatten nullter Ordnung 6
