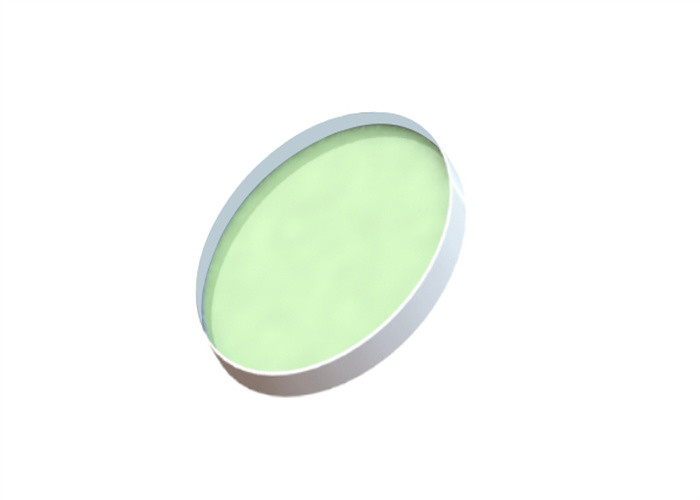

N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge

  • N-BK7 Optical Glass Windows 25.4mm AR Coated Windows Custom Wavelength
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer ARW
Min Bestellmenge 1Stk
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname AR-beschichtete Fenster Substrat N-BK7, UVFS
Wellenlängen 266nm, 355nm, 532nm, 1064nm, 400-700nm, 650-1100nm Wellenfront-Verzerrung <λ/10@633nm
Glasur Beidseitig hochleistungsentspiegelt Restreflexion R < 0,25 %
Hervorheben

N-BK7 Optische Glasfenster

,

Optische Glasfenster 25

,

4 mm
Hinterlass eine Nachricht
Produkt-Beschreibung

AR-beschichtete Fenster, UV-VIS-NIR N-BK7- und Fused-Silica-Fenster




Überblick:
Während unbeschichtete Fenster typische Verluste von etwa 4 % pro Oberfläche aufweisen, reduzieren die Antireflexbeschichtungen diese auf Ravg < 0,5 %.Star Optic bietet verschiedene AR-beschichtete Fenster zur Verwendung im UV-, VIS- bis NIR-Wellenlängenbereich.

Für Ihre spezifische Wellenlänge können Sie sich gerne an uns wenden.



Allgemeine Spezifikationen von entspiegelten Fenstern:

MaterialN-BK7, UV-Quarzglas
Wellenfrontverzerrung<λ/4 bei 633 nm pro 25 mm (Standard)
<λ/10 bei 633 nm pro 25 mm (hohe Präzision)
Oberflächenqualität

60/40 Scratch-Dig (Standard)
20/10 Scratch-Dig (hohe Präzision)

Maßtoleranz+0/-0,2 mm
Dickentoleranz±0,2 mm
Parallelität

<1 Bogenminute (Standard)
<10 Bogensekunden (hohe Präzision)

Klare Blende>90%
FaseSchutz <0,5 mm x 45 °
GlasurSchmalband: R < 0,25 % pro Oberfläche, AOI = 0 Grad
Breitband: R<0,5% pro Fläche, AOI=0deg
SchadensschwelleBK7: >5J/cm2, 20ns, 20Hz, @1064nm
UVFS: >10 J/cm2, 20 ns, 20 Hz, @1064 nm




Standardprodukte von AR CoatedFenster:

Teile-Nr.Material

Durchmesser
(mm)

Dicke
(mm)

Glasur
ARW1203-260-270UVFS12.73.0260-270
ARW2506-260-270UVFS25.46.35260-270
ARW5006-260-270UVFS50.86.35260-270
ARW1203-351-355UVFS12.73.0351-355
ARW2506-351-355UVFS25.46.35351-355
ARW5006-351-355UVFS50.86.35351-355
ARW1203-400-700N-BK712.73.0400-700
ARW2506-400-700N-BK725.46.35400-700
ARW5006-400-700N-BK750.86.35400-700
ARW1203-524-532N-BK712.73.0524-532
ARW2506-524-532N-BK725.46.35524-532
ARW5006-524-532N-BK750.86.35524-532
ARW1203-630-660N-BK712.73.0630-660
ARW2506-630-660N-BK725.46.35630-660
ARW5006-630-660N-BK750.86.35630-660
ARW1203-650-1100N-BK712.73.0650-1100
ARW2506-650-1100N-BK725.46.35650-1100
ARW5006-650-1100N-BK750.86.35650-1100
ARW1203-780-810N-BK712.73.0780-810
ARW2506-780-810N-BK725.46.35780-810
ARW5006-780-810N-BK750.86.35780-810
ARW1203-1047-1064N-BK712.73.01047-1064
ARW2506-1047-1064N-BK725.46.351047-1064
ARW5006-1047-1064N-BK750.86.351047-1064





Beschichtungsdiagramme von AR-beschichtetFenster:



260–270 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 0



351–355 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 1



400–700 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 2



524-532 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 3



630–660 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 4



650–1100 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 5



780–810 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 6



1047–10640 nm AR-beschichtetes Fenster
N-BK7 Optisches Glasfenster 25,4 mm AR-beschichtetes Fenster Benutzerdefinierte Wellenlänge 7
