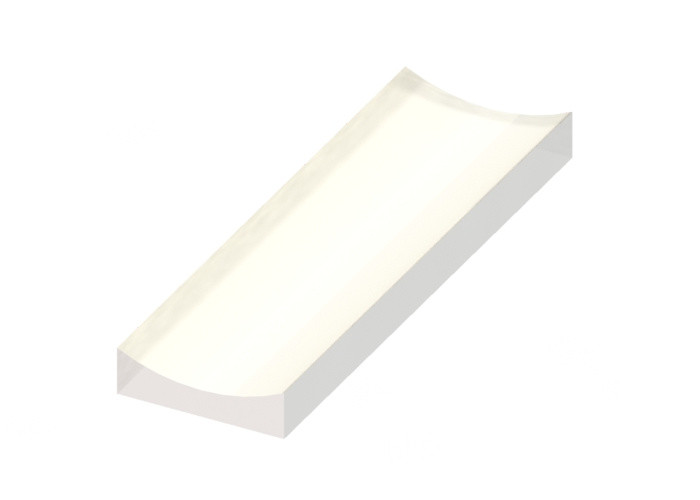

Planoptische Zylinderlinse N-SF11 Verfügbare unbeschichtete kundenspezifische Linse

Überblick:

Plankonkave zylindrische Linsewird auch als negative Zylinderlinse bezeichnet, wirken wie plankonkave sphärische Linsen, außer auf nur einer Achse.Diese Linsen werden in Anwendungen verwendet, die eine eindimensionale Formung einer Lichtquelle erfordern.Eine typische Anwendung ist die Verwendung einer einzelnen zylindrischen Linse, um einen kollimierten Laser in einen Liniengenerator umzuwandeln.Paare zylindrischer Linsen können verwendet werden, um Bilder anamorphotisch zu formen.Um das Einbringen von Aberration zu minimieren, sollte die gekrümmte Oberfläche der Linse der Quelle zugewandt sein, wenn sie zum Divergenzieren eines Strahls verwendet wird.

Allgemeine Spezifikationen vonPlankonkave Zylinderlinse:

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saphir
Design-Wellenlänge	632,8 nm
Ebenheit der Oberfläche	N < 3 (0,5) bei 632,8 nm
Oberflächenqualität	60/40 Scratch-Dig
Durchmessertoleranz	+0/-0,2 mm
Dickentoleranz	±0,2 mm
Zentrierung	<3 Bogenminuten
Brennweitentoleranz	±2%
Klare Blende	>90%
Fase	Schutz <0,5 mm x 45 °

Standardprodukteder plankonkaven zylindrischen Linse:

Beschichtungsoptionender plankonkaven zylindrischen Linse:

DieseStandardPlankonkave N-BK7-Zylinderlinsen sind unbeschichtet oder mit einer unserer vier typischen Antireflexbeschichtungen unten erhältlich.wodurch die Menge des von jeder Fläche der Linse reflektierten Strahls verringert werden kann.

Einschichtige MgF2-Beschichtung	Mehrschichtige Antireflexbeschichtung
Bordband-Antireflexbeschichtung	Antireflexbeschichtung mit zwei Wellenlängen

Passen Sie Ihr eigenes Objektiv an:

Sie haben Ihre volle Designfreiheit und wir sind in der Lage, mit komplexen Designs zu arbeiten, um Ihnen genau das zu liefern, was Sie brauchen, einschließlich optisches Design, mechanisches Design und optisches Beschichtungsdesign.
