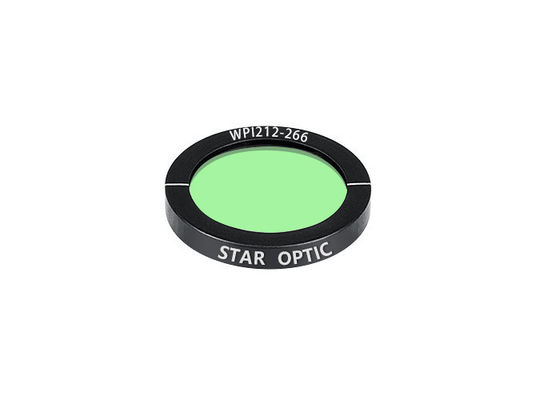

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle

  • Air Spaced Zero Order Half Wave Plate 355nm High Damage Threshold
  • Air Spaced Zero Order Half Wave Plate 355nm High Damage Threshold
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer WPI
Min Bestellmenge 5St
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Luftbeabstandete λ/2-Halbwellenplatte nullter Ordnung Struktur Luftbeabstandete Doppelplattenstruktur
Feature Niedrige Temperaturempfindlichkeit Vorteil Hohe Schadensschwelle, die Hochleistungslaser unterstützt
Material Kristalliner Quarz Wellenfront-Verzerrung <λ/8 bei 632,8 nm
Hervorheben

Halbwellenplatte nullter Ordnung 355nm

,

Halbwellenplatte 355nm

,

Halbwellenplatte nullter Ordnung mit Luftabstand
Hinterlass eine Nachricht
Produkt-Beschreibung

Luftbeabstandete λ/2-Halbwellenplatte nullter Ordnung, hohe Schadensschwelle

Überblick:

Eine luftbeabstandete Wellenplatte nullter Ordnung wird aufgebaut, indem ein Abstandsring zwischen den zwei Wellenplatten mehrerer Ordnung angeordnet wird, um zwischen ihnen einen Luftspalt zu bilden.Die langsame Achse einer Wellenplatte ist mit der schnellen Achse der anderen Wellenplatte ausgerichtet.Die geringfügig unterschiedliche Dicke der beiden Verzögerungsplatten mehrerer Ordnung wird gewählt, um die erforderliche Verzögerung zu erreichen.Die luftbeabstandete Verzögerungsplatte nullter Ordnung ist für eine hohe Zerstörschwelle ausgelegt und unterstützt Hochleistungslaser.





Hauptmerkmale von Air SpacedWellenplatte nullter Ordnung:

  • Luftbeabstandete Doppelplattenstruktur
  • Große spektrale Arbeitsbandbreite
  • Niedrige Temperaturempfindlichkeit und bessere Verzögerungsstabilität als Wellenplatten niedrigerer Ordnung
  • Hohe Schadensschwelle, die Hochleistungslaser unterstützt





Allgemeine Spezifikationen des Luftraums nullter Ordnungλ/2Halbwellenplatte:

Material Kristalliner Quarz
Maßtoleranz +0,0/-0,2 mm
Oberflächenqualität 20/10 kratzen und graben
Klare Blende >90% zentraler Bereich
Wellenfrontverzerrung <λ/8 bei 632,8 nm
Parallelität <1 Bogensekunde
Verzögerungstoleranz <λ/300
Standardwelle

Halbwelle (λ/2)
Glasur Beide Seiten AR-beschichtet, R<0,25 % pro Fläche bei zentraler Wellenlänge
Schadensschwelle >10J/cm2, 20 ns, 20 Hz bei 1064 nm







Standardprodukte von Air SpacedNullordnungλ/2Halbe WelleTeller:

Artikelnummer Typ

Durchmesser

(mm)

Verzögerung

(λ)

Wellenlänge

(Nm)

Klare Blende

(mm)
WPI212-266 Luftbeabstandet 12.7 λ/2 266 11.5
WPI220-266 Luftbeabstandet 20 λ/2 266 18
WPI225-266 Luftbeabstandet 25.4 λ/2 266 22.9
WPI212-355 Luftbeabstandet 12.7 λ/2 355 11.5
WPI220-355 Luftbeabstandet 20 λ/2 355 18
WPI225-355 Luftbeabstandet 25.4 λ/2 355 22.9
WPI212-405 Luftbeabstandet 12.7 λ/2 405 11.5
WPI220-405 Luftbeabstandet 20 λ/2 405 18
WPI225-405 Luftbeabstandet 25.4 λ/2 405 22.9
WPI212-488 Luftbeabstandet 12.7 λ/2 488 11.5
WPI220-488 Luftbeabstandet 20 λ/2 488 18
WPI225-488 Luftbeabstandet 25.4 λ/2 488 22.9
WPI212-532 Luftbeabstandet 12.7 λ/2 532 11.5
WPI220-532 Luftbeabstandet 20 λ/2 532 18
WPI225-532 Luftbeabstandet 25.4 λ/2 532 22.9
WPI212-980 Luftbeabstandet 12.7 λ/2 980 11.5
WPI220-980 Luftbeabstandet 20 λ/2 980 18
WPI225-980 Luftbeabstandet 25.4 λ/2 980 22.9
WPI212-1030 Luftbeabstandet 12.7 λ/2 1030 11.5
WPI220-1030 Luftbeabstandet 20 λ/2 1030 18
WPI225-1030 Luftbeabstandet 25.4 λ/2 1030 22.9
WPI212-1053 Luftbeabstandet 12.7 λ/2 1053 11.5
WPI220-1053 Luftbeabstandet 20 λ/2 1053 18
WPI225-1053 Luftbeabstandet 25.4 λ/2 1053 22.9
WPI212-1064 Luftbeabstandet 12.7 λ/2 1064 11.5
WPI220-1064 Luftbeabstandet 20 λ/2 1064 18
WPI225-1064 Luftbeabstandet 25.4 λ/2 1064 22.9







Verzögerungsdiagramm von Air SpacedWellenplatte nullter Ordnung:



266 nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 0


355nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 1


405nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 2


488 nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 3

532nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 4

980nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 5


1030nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 6


1053nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 7


1064nm luftbeabstandete Wellenplatte nullter Ordnung

Luftbeabstandete Halbwellenplatte nullter Ordnung mit 355 nm hoher Schadensschwelle 8
