500 nm Laserkristalle YVO4 doppelbrechender Kristall mit guter Mechanik

  • 500nm Laser Crystals YVO4 Birefringent Crystal With Good Mechanical
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer YVO4
Min Bestellmenge 1Stk
Preis Negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Doppelbrechender Kristall YVO4 Anwendungen Ideenmaterial für Strahlverdränger, Glan-Polarisatoren
Wellenlängenbereich 500nm ~ 4000nm Mohs-Härte 5
Crystal Class Positiv einachsig mit no=na=nb, ne=nc Kristallstruktur Zirkon tetragonal
Markieren

500-nm-Laserkristalle

,

YVO4-Laserkristalle

,

doppelbrechender YVO4-Kristall
Hinterlass eine Nachricht
Produkt-Beschreibung

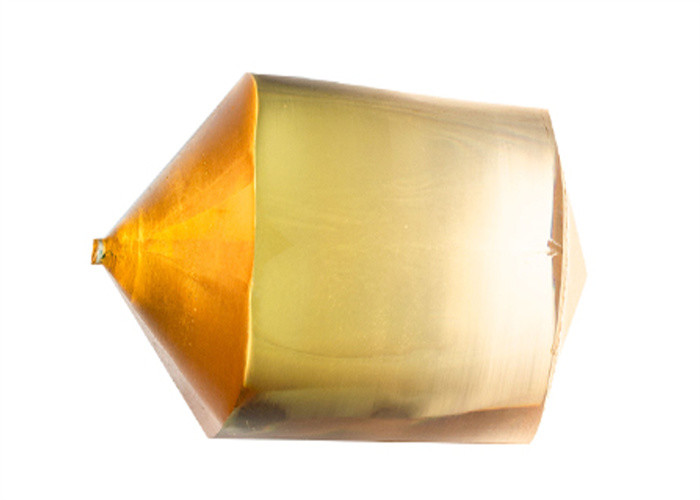

Doppelbrechender Kristall YVO4

Überblick:

DasYttriumorthovanadat (YVO4)ist ein positiver einachsiger Kristall, der mit dem Czochralski-Verfahren gezüchtet wurde.Es hat gute mechanische und physikalische Eigenschaften und ist aufgrund seines breiten Transparenzbereichs und seiner großen Doppelbrechung ideal für optisch polarisierende Komponenten.Es ist ein ausgezeichneter synthetischer Ersatz für Calcit (CaCO3) und Rutil (TiO2) Kristalle in faseroptischen Anwendungen wie Isolatoren, Zirkulatoren, Strahlverdränger, Glan-Polarisatoren und andere polarisierende Optiken.







Allgemeine Spezifikationen von YVO4:

Maßtoleranz (B ± 0,1 mm) x (H ± 0,1 mm) x (L ± 0,2 mm)
Ausrichtung der optischen Achse ±0,5°
Oberflächenqualität Besser als 20/10 Scratch and Dig
Klare Blende >90% zentral
Ebenheit der Oberfläche λ/4 bei 633 nm
Parallelität <15 Bogensekunden
Rechtwinkligkeit <10 Bogenminuten
AR-Beschichtung Auf Anfrage







Physikalische und optische Eigenschaften von YVO4:

Kristallstruktur Zirkon tetragonal, Raumgruppe D4h
Gitterkonstanten a=b=7,12, c=6,29
Dichte 4,22 g/cm3
Mohs-Härte 5 Glas mögen
Hygroskopische Anfälligkeit Nein
Transparenzbereich 500nm ~ 4000nm
Wärmeleitfähigkeitskoeffizient ⊥C: 5,10 W/m/K
||C: 5,23 w/m/K
Thermische optische Koeffizienten DNA/dT = 8,5 x 10-6/K
dnc/dT=3,0x10-6/K
Wärmeausdehnungskoeffizient aa = 4,43 x 10-6/K
ac=4,43x10-6/K
Kristallklasse Positiv einachsig mit no=na=nb, ne=nc
Brechungsindex
Doppelbrechung (dn=ne-no)
Walk-Off-Winkel bei 45 Grad (p)		 no=1,9929, ne=2,2154, dn=0,2225, p=6,04°, @630nm
no=1.9500, ne=2.1554, dn=0.2054, p=5.72°, @1300nm
no=1.9447, ne=2.1486, dn=0.2039, p=5.69°, @1550nm
Sellmeier-Gleichungen (λin um) nein2=3,77834+0,069736/(λ2- 0,04724) - 0,0108133λ2
Ne2=4,59905+0,110534/(λ2- 0,04813) - 0,0122676λ2
