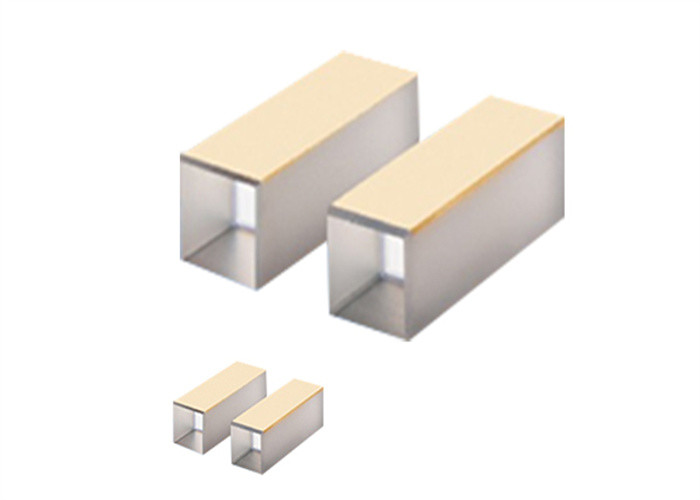

Kostengünstige 5200-nm-Laserkristalle mit trigonaler Kristallstruktur LiNbO3-Kristall

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer LNO
Min Bestellmenge 1Stk
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Doppelbrechender Kristall LiNbO3 Anwendungen Glasfaser-Kommunikationsgeräte
Vorteil Ideenmaterial für Isolatoren, Zirkulatoren, Strahlverdränger Kristallstruktur Trigonal
Mohs-Härte 5 Schaden-Schwelle 200 MW/cm2
Hervorheben

5200nm Laserkristalle

,

LiNbO3 Kristall 5200nm

,

Laserkristalle Trigonale Kristallstruktur
Hinterlass eine Nachricht
Produkt-Beschreibung

Doppelbrechender Kristall LiNbO3

Überblick:

Lithiumniobat (LiNbO3)wird häufig in Faserkommunikationsgeräten als doppelbrechender Kristall verwendet.Es hat gute mechanische und physikalische Eigenschaften und ist aufgrund seines breiten Transparenzbereichs und seiner geringen Kosten ideal für optisch polarisierende Komponenten.Es ist ein hervorragendes Material für Glasfaserkommunikationsanwendungen wie Isolatoren, Zirkulatoren, Strahlverdränger und andere polarisierende Optiken.







Allgemeine Spezifikationen von LiNbO3:

Abmessungen Durchmesser: 3-4 mm, L: 1-100 mm (andere Größe ist verfügbar)
Maßtoleranz Z-Achse: +/- 0,2 mm, X-Achse: +/- 0,1 mm, Y-Achse: +/- 0,1 mm
Fase <0,5×45°
Genauigkeit der Orientierung Z-Achse: <+/-5', X-Achse und Y-Achse: <+/-10'
Parallelität <20 Bogensekunden
Kratzen/graben 10/5@MIL-O-13830A
Ebenheit λ/8 bei 633nm
Wellenfrontverzerrung λ/4 bei 633nm
AR-Beschichtung AR bei 1064 nm R<0,2 %







Physikalische und optische Eigenschaften von LiNbO3:

Kristallstruktur Trigonal, Raumgruppe R3c
Zellparameter a = 0,515 Å, c = 13,863 Å, Z = 6 Å
Schmelzpunkt 1255±5ÖC
Curie-Punkt 1140±5ÖC
Mohs-Härte 5
Dichte 4,64 g/cm3
Absorptionskoeffizient ~ 0,1 %/cm bei 1064 nm
Löslichkeit unlöslich in H2Ö
Relative Dielektrizitätskonstante eT11/e0: 85
eT33/e0: 29.5
Wärmeausdehnungskoeffizienten(@25ÖC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Wärmeleitfähigkeit 38 W/m/K bei 25ÖC
Transparenzbereich 420-5200 Nanometer
Optische Homogenität ~ 5 x 10-5/cm
Sellmeier-Gleichungen (λ in um) nÖ2(λ) = 4,9048 + 0,11768/(λ2- 0,04750) - 0,027169 λ2
ne2(λ) = 4,5820+0,099169/(λ2- 0,04443) - 0,021950 λ2
NLO-Koeffizienten d33= 34,4 pm/V
d31= Dfünfzehn= 17,95 pm/V
d22= 15,07 Uhr/V
Elektrooptische Koeffizienten gT33= 32 pm/V, gS33= 31 Uhr/V
gT31= 22 pm/V, gS31= 20,6 pm/V
gT22= 6,8 pm/V, gS22= 15,4 pm/V
Halbwellenspannung, DC Elektrisches Feld ||z, Licht ^ z 3.03KV
Elektrisches Feld ||x oder y, Licht ||z 4,02 kV
Effizienz NLO-Koeffizienten deff= 17,7 pm/V oder ~ 14,6 x d36(KDP) für Frequenzverdopplung 1300nm;
deff= 17,3 pm/V oder ~ 13,6 x d36(KDP) für OPO gepumpt bei 1300 nm;
deff=17.6pm/V oder ~45xd36(KDP) für quasi-phasenangepasste Struktur;
Schadensschwelle 200 MW/cm2
