0,5-1,1 atm% dotierter Nd-YAG-Laserkristall für Festkörperlaser

  • 0.5-1.1atm% dopant Nd YAG Laser Crystal for solid state lasers
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer BBO
Min Bestellmenge 1Stk
Preis Negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Laserkristall Nd:YAG Anwendungen alle Arten von Festkörperlasern
Vorteil Fluoreszenzlebensdauer ist doppelt so lang wie bei Nd:YVO4 Nd-Dotierungsgrad 0,5-1,1 atm%
Kristallstruktur Kubik Pumpen-Wellenlänge 807,5 nm
Hervorheben

1nm Nd-YAG-Laserkristall

,

Laserkristalle 1nm

,

Nd-YAG-Laserkristall 10 Hz
Hinterlass eine Nachricht
Produkt-Beschreibung

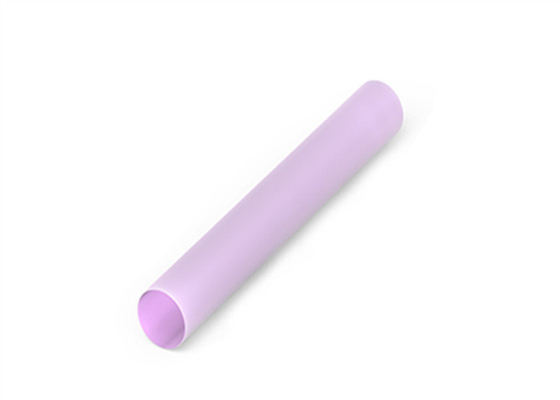

Laserkristall Nd:YAG

Überblick:

Erfunden in den sechziger Jahren des letzten Jahrhunderts,Nd:YAGwar und ist der am weitesten verbreitete Laserkristall für Festkörperkristallmaterial.Seine Laserparameter sind ein guter Kompromiss zwischen den Stärken und Schwächen seiner Konkurrenz.Nd:YAG-Kristalle werden in allen Arten von Festkörperlasern verwendet.Im Vergleich zu anderen Laserkristallen ist seine Fluoreszenzlebensdauer doppelt so lang wie bei Nd:YVO4 und die Wärmeleitfähigkeit ist ebenfalls besser.







Allgemeine Spezifikationen von Nd:YAG:

Nd-Dotierungsgrad 0,5-1,1 atm%
Orientierung <111>Kristallrichtung (±0,5 Grad)
Maßtoleranzen Durchmesser: ±0,05 mm
Länge: ±0,5 mm
Oberflächenqualität 10/5 Scratch and Dig
Klare Blende >90%
Ebenheit der Oberfläche <λ/10@633nm
Wellenfrontverzerrung <λ/8@633nm
Parallelität <10 Bogensekunden
Rechtwinkligkeit <5 Bogenminuten
Fase <0,1 mmx45°
AR-Beschichtung Reflexionsvermögen R < 0,25 % bei 1064 nm pro Oberfläche
Zerstörschwelle über 750 MW/cm2 bei 1064 nm, 10 ns und 10 Hz
HR-Beschichtung Standard R>99,8 % bei 1064 nm und R <5 % bei 808 nm, andere Beschichtungen sind auf Anfrage erhältlich
Extinktionsverhältnis Stäbe mit einem Durchmesser von 3 mm bis 6,35 mm und einer Länge bis 100 mm: >30dB
Stäbe mit einem Durchmesser von 7 mm bis 10 mm und einer Länge bis 100 mm: >28dB







Standardprodukte von Nd:YAG:

PN:

Doping

(%)

Durchmesser

(mm)

Länge

(mm)

Endkeil

(Grad)

 AR-Beschichtung
NYG-1-7120-1064 1 7 120 0/0

AR/AR@1064
NYG-1-7145-1064 1 7 145 0/0 AR/AR@1064
NYG-1-7155-1064 1 7 155 0/0 AR/AR@1064
NYG-1-7165-1064 1 7 165 0/0 AR/AR@1064
NYG-1-7185-1064 1 7 185 0/0 AR/AR@1064
NYG-1-8100-1064 1 8 100 0/0 AR/AR@1064
NYG-1-8145-1064 1 8 145 0/0 AR/AR@1064
NYG-1-8155-1064 1 8 155 0/0 AR/AR@1064
NYG-1-8165-1064 1 8 165 0/0 AR/AR@1064
NYG-1-8185-1064 1 8 185 0/0 AR/AR@1064







Physikalische Eigenschaften von Nd:YAG:

Chemische Formel Nd:Y3Al5O12
Kristallstruktur Kubisch
Gitterkonstanten 12.01
Konzentration ~1,2 x 1020cm-3
Schmelzpunkt 1970℃
Dichte 4,56 g/cm3
Mohs-Härte 8.5
Brechungsindex 1,82
Wärmeleitfähigkeit 14 W/m/K bei 20℃, 10,5 W/m/K bei 100℃
Wärmeausdehnungskoeffizient 7,8 x 10-6/K [111], 0-250℃







Optische Eigenschaften von Nd:YAG:

Pumpenwellenlänge 807,5 nm
Laserwellenlängen 1064nm
Photonenenergie 1,86 x 10-19J@1064nm
Stimulierter Emissionsquerschnitt 2,8x10-19cm2
Strahlungslebensdauer 550uns
Spontane Fluoreszenz 230uns
Verlustkoeffizient 0,003 cm-1@ 1064nm
Absorptionsband bei Pumpwellenlänge 1nm
Linienbreite 0,6 nm
Polarisierte Emission Unpolarisiert
Thermische Doppelbrechung Hoch
