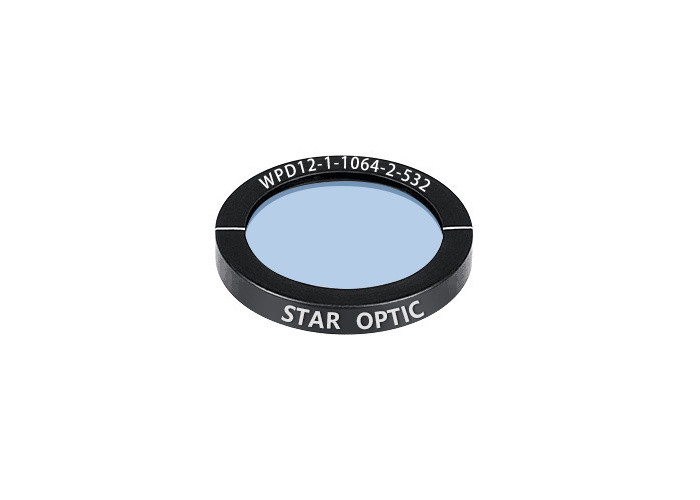

SHG Lasers Dual-Wellenlängen-Wellenplatte 1064 nm nullter Ordnung

Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer WPD
Min Bestellmenge 1Stk
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Verzögerungsplatte mit zwei Wellenlängen Verwendungszweck treffen gleichzeitig auf eine spezifische Verzögerung bei zwei einzelnen Wellenlängen
Anwendungen Lichtquelle mit zwei Wellenlängen Sets mit zwei Wellenlängen 1064/532nm
Auftrag Niedrige Ordnung Glasur AR-Beschichtung bei 532 und 1064 nm
Hervorheben

SHG Lasers Verzögerungsplatte mit zwei Wellenlängen

,

Verzögerungsplatte mit zwei Wellenlängen 1064 nm

,

Verzögerungsplatte mit zwei Wellenlängen 1064 nm

Hinterlass eine Nachricht
Produkt-Beschreibung

Wellenplatte mit zwei Wellenlängen, Lichtquelle mit zwei Wellenlängen, SHG-Laser

Überblick:

Die Dual-Wellenlängen-Wellenplatte wurde entwickelt, um gleichzeitig die spezifische Verzögerung bei zwei einzelnen Wellenlängen in Anwendungen für Lichtquellen mit zwei Wellenlängen gemäß der Anpassung des Brechungsindex bei unterschiedlichen Wellenlängen zu erfüllen.Verzögerungsplatten mit zwei Wellenlängen sind besonders nützlich, wenn sie in Verbindung mit anderen polarisationsempfindlichen Komponenten verwendet werden, um koaxiale Laserstrahlen unterschiedlicher Wellenlängen zu trennen oder die Umwandlungseffizienz von Festkörper-SHG-Lasern zu erhöhen und zu fördern.Star Optic bietet Verzögerungsplatten mit mehreren Wellenlängen an, hauptsächlich Verzögerungsplatten mit zwei Wellenlängen, einschließlich Verzögerungsplatten mit dreifacher Wellenlänge und hoher Schadensschwelle.







Hauptmerkmale der Wellenplatte mit zwei Wellenlängen:

  • Verzögerung niedriger Ordnung oder nullter Ordnung
  • Hohe Schadensschwelle
  • Verschiedene Sets mit zwei Wellenlängen: 780/390 nm, 800/400 nm, 810/405 nm, 1030/515 m, 1064/532 nm, 1550/775 nm
  • Unterstützung von Design und Produktion mit dreifacher Wellenlänge
  • Kundenspezifische Verzögerungslänge zur Auswahl





Allgemeine SpezifikationVon Dual-Wellenlängen-Wellenplatte:

Material Kristallquarz
Maßtoleranz +0,0/-0,2 mm
Oberflächenqualität 20/10 kratzen und graben
Klare Blende >90% zentraler Bereich
Wellenfrontverzerrung <λ/8 bei 632,8 nm
Parallelität <1 Bogensekunde
Verzögerungstoleranz <λ/100
Standardwellenlänge

λ/2@1064nm+λ@532nm
λ bei 1064 nm + λ/2 bei 532 nm

λ/4@1064nm+λ@532nm
λ/2@1064nm+λ/4@532nm
λ/4@1064nm+λ/2@532nm

Glasur Beide Seiten AR-beschichtet, R<0,5 % pro Seite bei beiden Wellenlängen
Schadensschwelle >5J/cm2, 20 ns, 20 Hz bei 1064 nm







Standardprodukte der Wellenplatte mit zwei Wellenlängen:

Artikelnummer

Verzögerung

(λ)

Durchmesser

(mm)

Klare Blende

(mm)

WPD12-1-1064-2-532 λ bei 1064 nm + λ/2 bei 532 nm 12.7 11.5
WPD25-1-1064-2-532 λ bei 1064 nm + λ/2 bei 532 nm 25.4 22.9
WPD12-2-1064-1-532 λ/2@1064nm+λ@532nm 12.7 11.5
WPD25-2-1064-1-532 λ/2@1064nm+λ@532nm 25.4 22.9
WPD12-2-1064-4-532 λ/2@1064nm+λ/4@532nm 12.7 11.5
WPD25-2-1064-4-532 λ/2@1064nm+λ/4@532nm 25.4 22.9
WPD12-4-1064-1-532 λ/4@1064nm+λ@532nm 12.7 11.5
WPD25-4-1064-1-532 λ/4@1064nm+λ@532nm 25.4 22.9
WPD12-4-1064-2-532 λ/4@1064nm+λ/2@532nm 12.7 11.5
WPD25-4-1064-2-532 λ/4@1064nm+λ/2@532nm 25.4 22.9







Verzögerungsdiagramm der Wellenplatte mit zwei Wellenlängen:



λ@1064nm+λ/2@532nm Wellenplatte mit zwei Wellenlängen

SHG Lasers Dual-Wellenlängen-Wellenplatte 1064 nm nullter Ordnung 0

λ/2@1064nm+λ@532nm Wellenplatte mit zwei Wellenlängen

SHG Lasers Dual-Wellenlängen-Wellenplatte 1064 nm nullter Ordnung 1

λ/2@1064nm+λ/4@532nm Wellenplatte mit zwei Wellenlängen

SHG Lasers Dual-Wellenlängen-Wellenplatte 1064 nm nullter Ordnung 2

λ/4@1064nm+λ@532nm Wellenplatte mit zwei Wellenlängen

SHG Lasers Dual-Wellenlängen-Wellenplatte 1064 nm nullter Ordnung 3

λ/4@1064nm+λ/2@532nm Wellenplatte mit zwei Wellenlängen

SHG Lasers Dual-Wellenlängen-Wellenplatte 1064 nm nullter Ordnung 4
