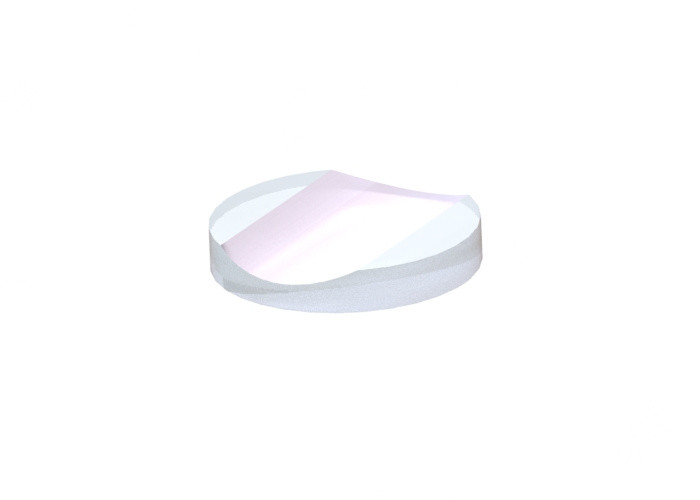

25,4 mm optische Zylinderlinse Unbeschichtete negative Zylinderlinse

Überblick:

Zylinderlinsen dienen zur Erzeugung von Linien oder zur Strahlaufweitung in eine Richtung.Ihre optischen Eigenschaften und Abbildungsfehler entsprechen denen der sphärischen Optik.Star Optic bietet plankonkave und plankonvexe Zylinderlinsen in rechteckiger, quadratischer und runder Form an.Rechteckige und quadratische Zylinderlinsen besitzen eine klar definierte optische Achse.Runde Zylinderlinsen sind etwas schwieriger einzustellen, können aber in Standard-Objektivfassungen integriert werden.

Ähnlich wie rechteckige plankonvexe Zylinderlinsen werden runde plankonvexe Zylinderlinsen zur Erzeugung von Linien verwendet.Und runde plankonkave Zylinderlinsen werden ähnlich wie rechteckige plankonkave Zylinderlinsen bei der Strahlaufweitung verwendet.Im Gegensatz zu rechteckigen Substraten haben diese Linsen jedoch den Vorteil, dass sie mit Standard-Objektivfassungen verwendet werden können.

Allgemeine Spezifikationen der runden plankonkaven zylindrischen Linse:

Material	N-BK7
Design-Wellenlänge	632,8 nm
Ebenheit der Oberfläche	N < 3 (0,5) bei 632,8 nm
Oberflächenqualität	60/40 Scratch-Dig
Durchmessertoleranz	+0/-0,2 mm
Dickentoleranz	±0,2 mm
Zentrierung	<3 Bogenminuten
Brennweitentoleranz	±2%
Klare Blende	>90%
Fase	Schutz <0,5 mm x 45 °

StandardprodukteVon runden plankonkaven zylindrischen Linsen:

Beschichtungsoptionen Of Runde plankonkave Zylinderlinse:

Die über dem Standard liegenden runden Zylinderlinsen von Star Optic sind unbeschichtet.Um die Lichtmenge zu reduzieren, die von jeder Oberfläche der Linse reflektiert wird, sind auch Antireflexionsbeschichtungen einschließlich Singer-Layer MgF2, Mehrschicht-AR-Beschichtung, Breitband-Mehrschicht-AR-Beschichtung und Dual-Wellenlängen-AR-Beschichtung erhältlich.

Einschichtige MgF2-Beschichtung	Mehrschichtige Antireflexbeschichtung
Bordband-Antireflexbeschichtung	Antireflexbeschichtung mit zwei Wellenlängen

Befestigungsmöglichkeiten fürRunde plankonkave Zylinderlinse:

Wie die sphärischen Linsen können auch die runden Zylinderlinsen mit unserer festen oder verstellbaren Linsenhalterung für eine einfachere Bedienung montiert werden.

Passen Sie Ihr eigenes Objektiv an:

Sie haben Ihre volle Designfreiheit und wir sind in der Lage, mit komplexen Designs zu arbeiten, um Ihnen genau das zu liefern, was Sie brauchen, einschließlich optisches Design, mechanisches Design und optisches Beschichtungsdesign.
