23,5-Grad-KTP-Kristall, 4500 nm, nichtlineare optische Kristalle für Laborsysteme

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Herkunftsort Wuhan, China
Markenname STAR OPTIC
Zertifizierung RoHS, ISO9001
Modellnummer KTP
Min Bestellmenge 1Stk
Preis negotiable
Verpackung Informationen Sichere und staubfreie Verpackung
Lieferzeit Verhandelbar
Zahlungsbedingungen T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit 50000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Produktname Nichtlinearer Kristall KTP Anwendungen Laborsystem, medizinisches System, industrielles System
Kristallstruktur Orthorhombisch Mohs-Härte 5
Transparenz-Strecke 350nm-4500nm Leistung niedrige oder mittlere Leistungsdichte
Hervorheben

23

,

5-Grad-KTP-Kristall

,

KTP-Kristall 4500 nm
Hinterlass eine Nachricht
Produkt-Beschreibung

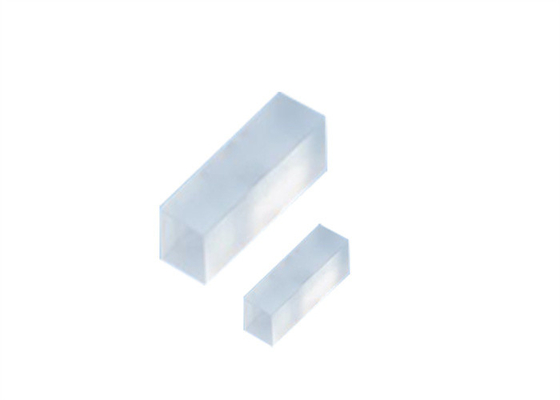

Nichtlinearer Kristall, KTP

Überblick:

KTP (KTiOPO4)ist ein ausgezeichneter nichtlinearer optischer Kristall in vielen optischen Systemen wie Laborsystemen, medizinischen Systemen, industriellen Systemen usw. Es ist das am häufigsten verwendete Material zur Frequenzverdopplung von Nd:YAG-Lasern und anderen Nd-dotierten Lasern, insbesondere im niedrigen oder mittleren Bereich Leistungsdichte.Die Eigenschaften von KTP machen es auch für die elektrooptische Modulation und die Erzeugung optischer Parameter überlegen.







Allgemeine Spezifikationen von KTP:

Maßtoleranz B (+/-0,1) × H (+/-0,1) × L (+0,2/-0,1) mm
Winkeltoleranz Δθ< 0,5°, Δφ< 0,5°
Oberflächenqualität 20/10 Kratzer/Grab
Klare Blende >90%
Ebenheit der Oberfläche <λ/8@633nm
Wellenfrontverzerrung <λ/8@633nm
Parallelität <20 Bogensekunden
Rechtwinkligkeit <10 Bogenminuten
Restreflexion <0,2 % bei 1064 nm und <0,5 % bei 532 nm
Glasur

AR/AR@1064&532nm:

S1&S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm



HR/AR@1064&532nm:

S1 HR bei 1064 nm und HT bei 532 nm, R > 99,8 % bei 1064 nm, R < 5 % bei 532 nm
S2 AR bei 1064 und 532 nm, R < 0,25 % bei 1064 nm, R < 0,5 % bei 532 nm
Schadensschwelle 500 MW/cm² bei 1064 nm 10 ns 10 Hz
Qualitätsgarantiezeitraum Ein Jahr bei bestimmungsgemäßem Gebrauch







Standardprodukte von KTP:

Abmessung (mm) Theta (Grad) Phi (Grad) Glasur Anwendung
3*3*5 90 23.5 AR/AR@1064&532nm SHG@1064, TypⅡ
3*3*5 90 23.5 HR/AR@1064&532nm SHG@1064,Typ
3*3*10 90 23.5 AR/AR@1064&532nm SHG@1064, TypⅡ
3*3*10 90 23.5 HR/AR@1064&532nm SHG@1064, TypⅡ
5*5*10 90 23.5 AR/AR@1064&532nm SHG@1064, TypⅡ
7*7*5 90 23.5 AR/AR@1064&532nm SHG@1064, TypⅡ
7*7*20 90 0 AR/AR@1573&1064nm OPO@1573&1064nm







Physikalische und optische Eigenschaften von KTP:

Kristallstruktur Orthorhombisch, Raumgruppe Pna21, Punktgruppe mm²
Gitterparameter a=6,404 Å, b=10,616 Å, c=12,814 Å, Z=8
Dichte 3,01 g/cm3
Mohs-Härte 5
Schmelzpunkt um 1172℃
Absorptionskoeffizient < 0,1 %/cm bei 1,064 μm, < 1 %/cm bei 0,532 μm
Wärmeleitfähigkeit 13W/m/K
Hygroskopische Anfälligkeit nein
Transparenzbereich 350nm-4500nm
Anpassbarer SHG-Phasenbereich 497 ~ 1800 nm (Typ II)
Nichtlinearer Koeffizient d31=18,5 Uhr/v
d32=17 Uhr/v
d33=13.7pm/v
d24=19.6 Uhr/v
d15=18.1 Uhr/v
Thermoptische Koeffizienten (/℃) dnx/dT=1,1X10-5
dny/dT = 1,3 x 10-5
dnz/dT=1,6X10-5
Sellmeier-Gleichungen (λin um) Nx²=3,0065+0,03901/(λ²-0,04251)-0,01327λ²
Ny² = 3,0333 + 0,04154/(λ² - 0,04547) - 0,01408 λ²
Nz² = 3,3134 + 0,05694/(λ² - 0,05658) - 0,01682 λ²
